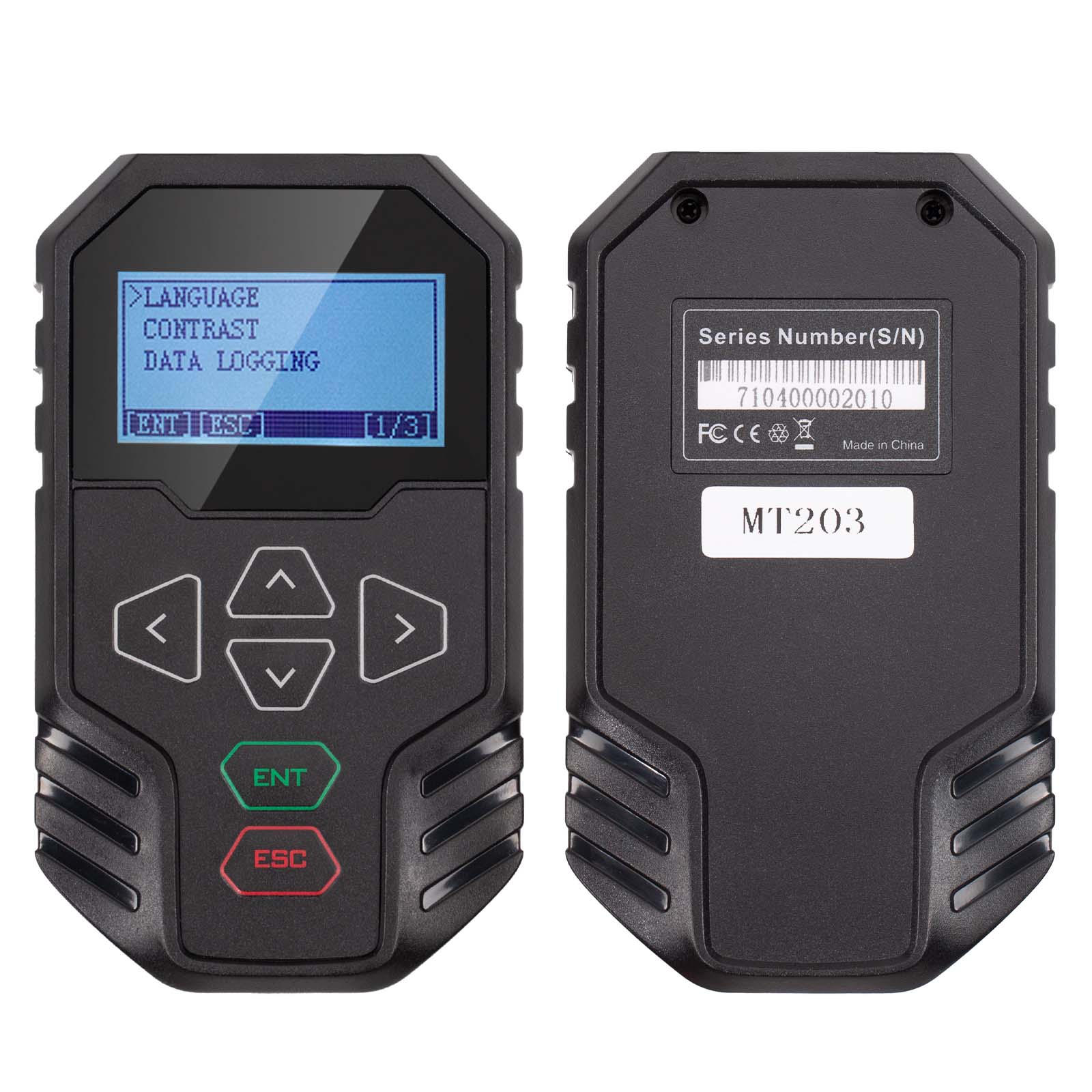

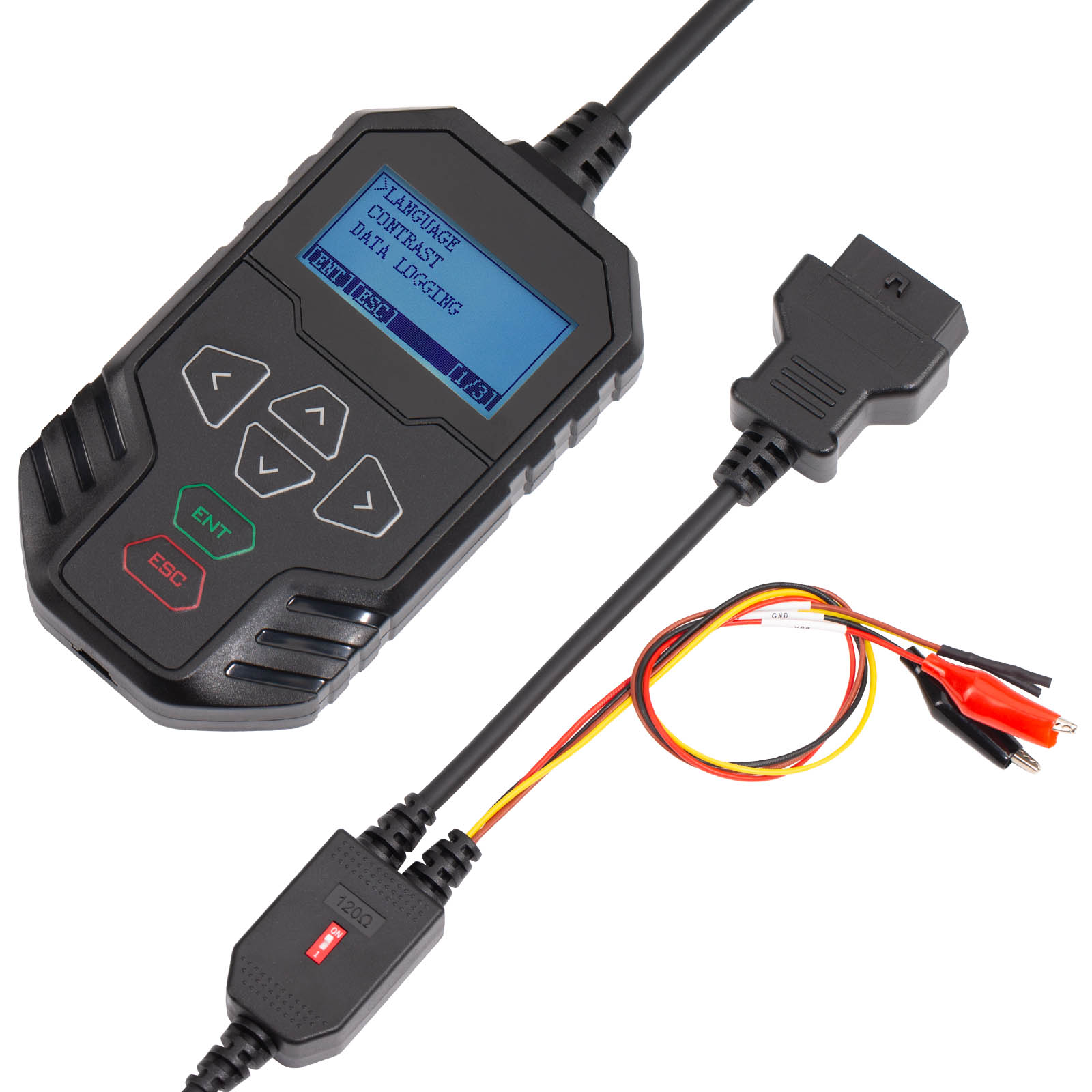

2025 obdstar mt203 can Driver / Gateway Simulator prend en charge le tableau de bord, l’audio, le levier de vitesse, le panneau AC et d’autres fonctions de test

Obdstar mt203 can drive / Gateway Simulator est un outil spécialement conçu pour l’entretien et la réparation de l’électronique automobile avec 2 ans de mises à jour gratuites.Il offre des fonctions de simulation de pilote can et de passerelle, prend en charge plusieurs véhicules et est un appareil compact qui est une bonne aide pour les ingénieurs de réparation électronique automobile.

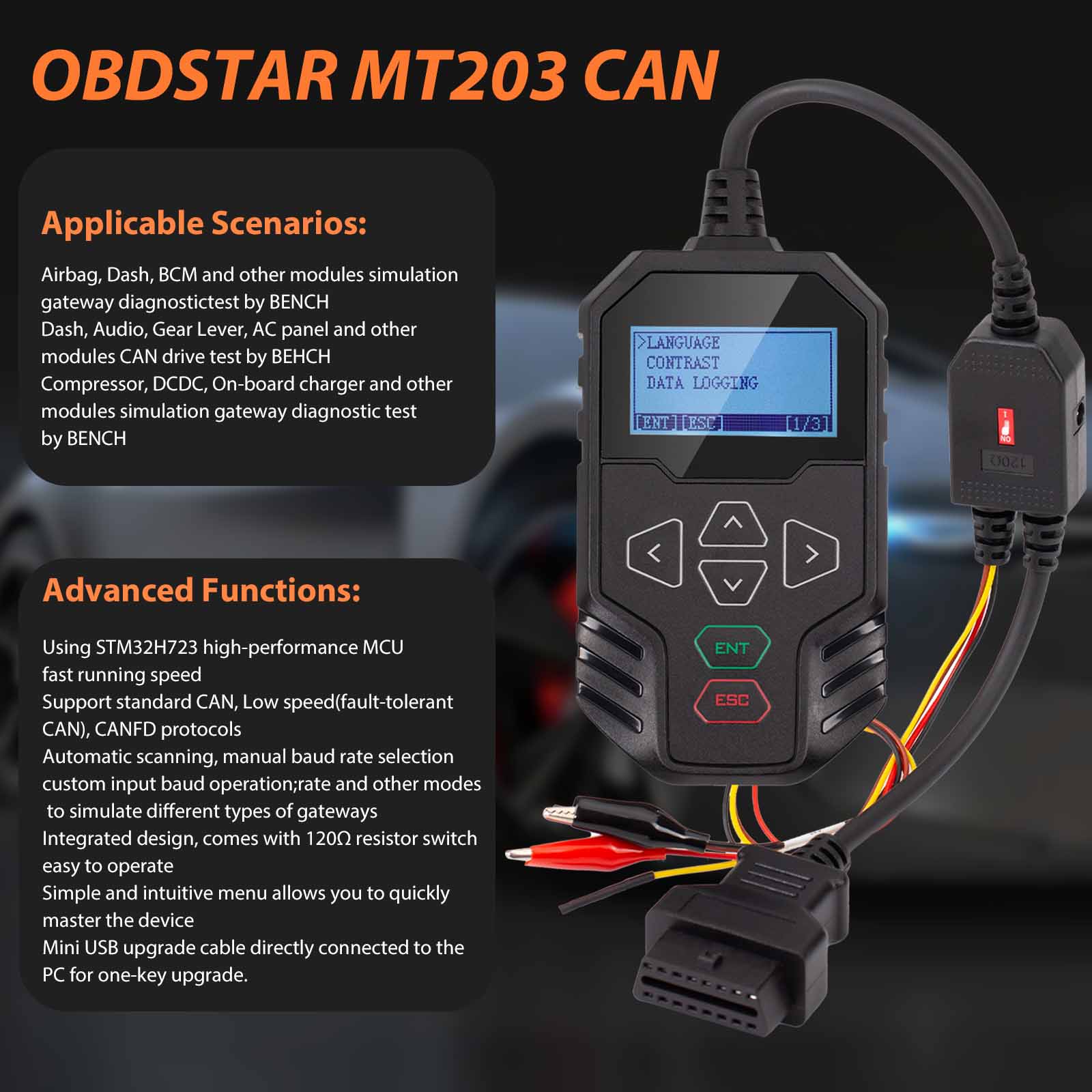

Obdstar mt203 caractéristiques:

1. Adopte le MCU haute performance stm32h723, qui fonctionne rapidement;
2.support norme can, basse vitesse (tolérance aux pannes CAN), Protocole canfd:
3. Balayage automatique, sélection manuelle du débit en bauds, opération personnalisée du débit en bauds d’entrée;Taux et autres modes pour simuler différents types de passerelles;

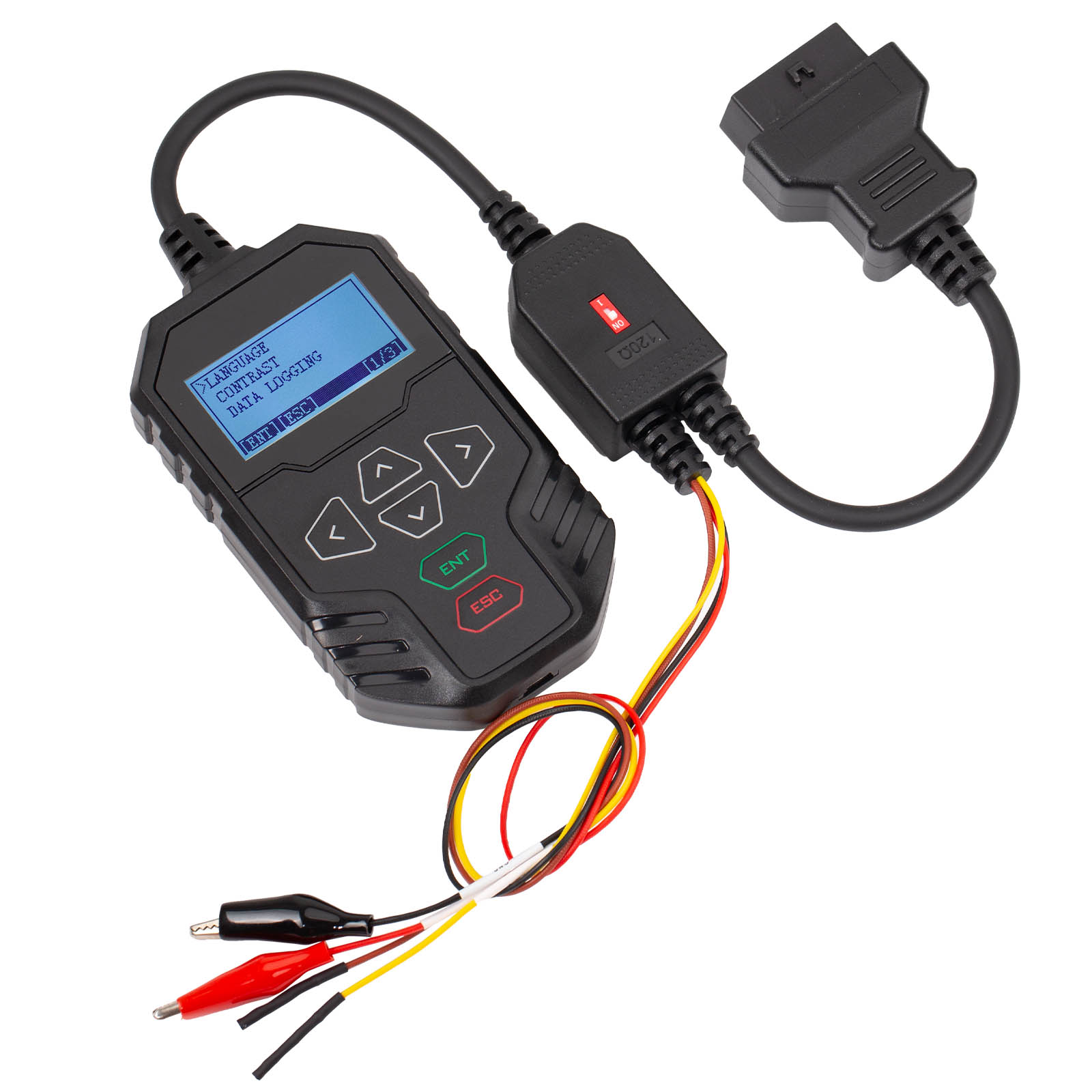

4. Conception intégrée avec interrupteur de résistance de 120 Ω, facile à utiliser;
5. Le menu simple et intuitif vous permet de maîtriser rapidement l’équipement;

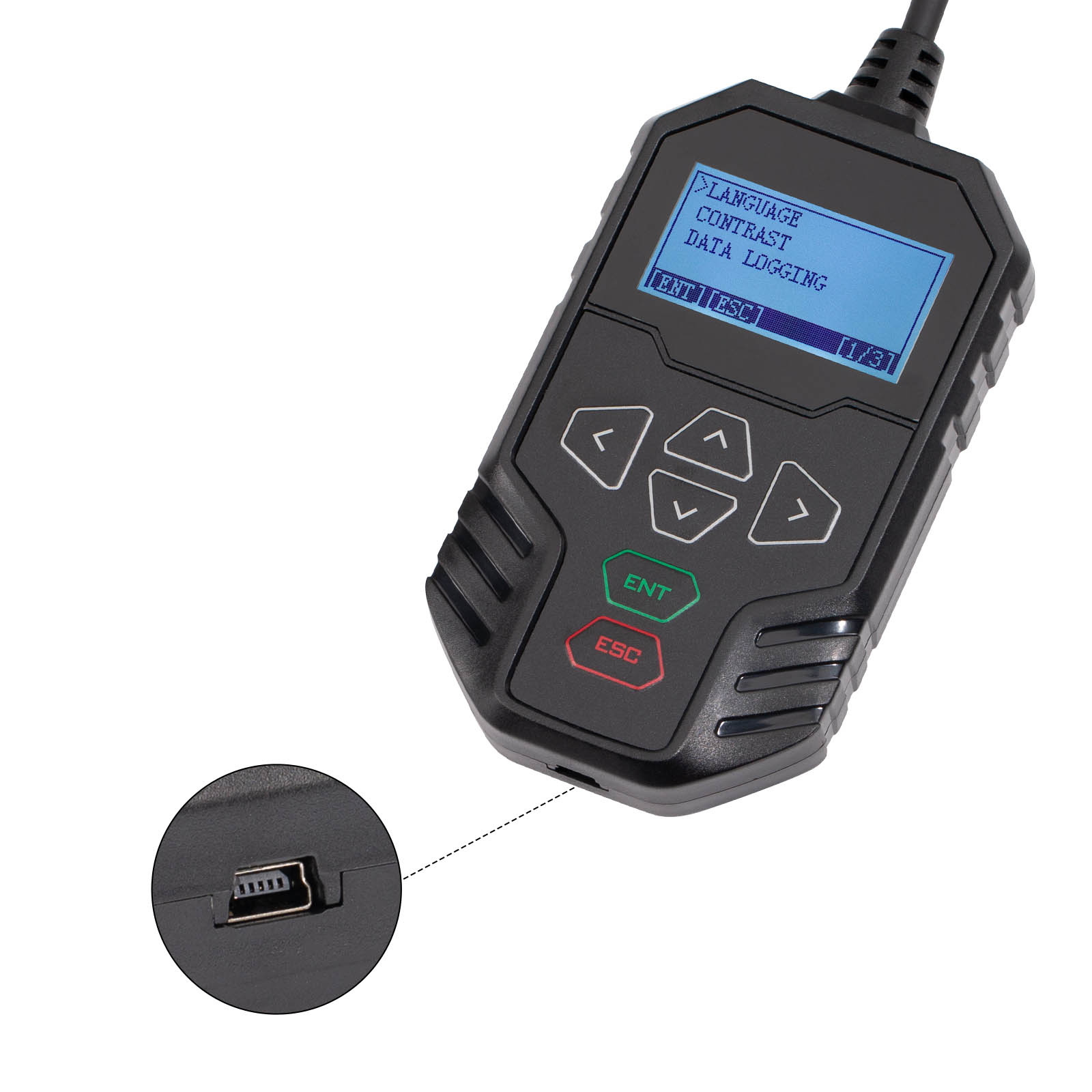

Câble de mise à niveau 6.mini USB directement connecté au PC pour une mise à niveau en un clic

Scénarios de maintenance applicables:

Réparation de calculateurs électroniques automobiles (Bench airbag, tableau de bord, BCM, etc. module de simulation de test de diagnostic de passerelle)
Réparation de calculateurs électroniques automobiles (tableau de bord, audio, levier de vitesses, panneau AC et autres modules can drive test pour behch)
Réparation de composants e – car (test de diagnostic de passerelle analogique pour compresseur, dcdc, chargeur de voiture et autres modules de Bench)

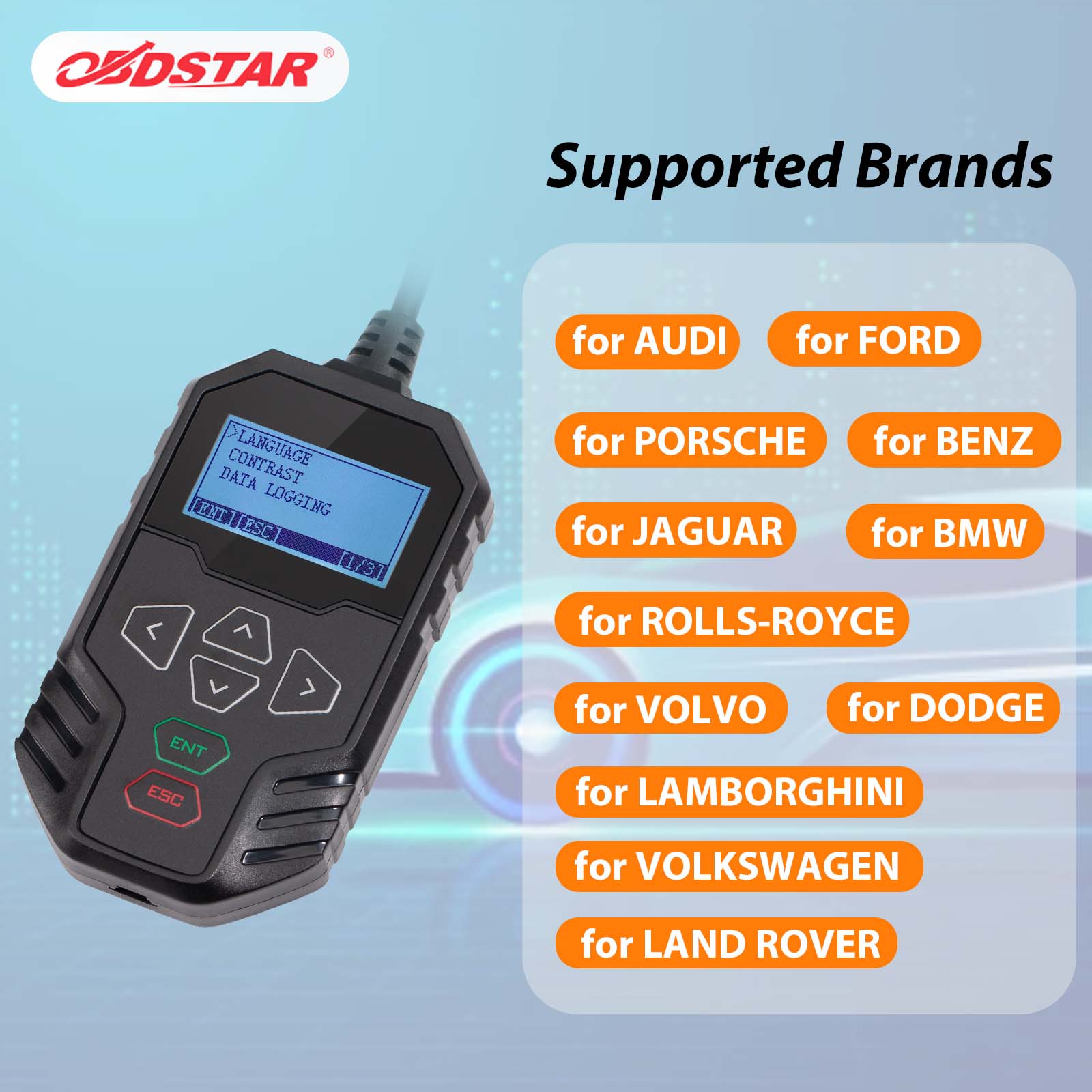

Prend en charge le tableau de bord, l’audio, le levier de vitesse, le panneau AC et d’autres fonctions de test pour les modèles suivants:

Audi, Ford, Porsche, Mercedes – Benz, Jaguar, Rolls – Royce, BMW, LAMBORGHINI, Volkswagen, Dodge, Land Rover, Volvo.

Type de protocole / fonction prise en charge par obdstar mt203:

1. Protocoles pris en charge par la passerelle

Norme CAN / norme can
500 km / 250 km 500 km / 125 km
Taux Baud personnalisé

Norme CAN / tolérance can
500 000 / 833 000
500 000 / 1 million
500 000 / 1,25 million
125k / 125k
Taux Baud personnalisé

Norme CAN / CAN FD
500 000 / 500 000
500 000 / 2m
Taux Baud personnalisé

2. Fonctions prises en charge par le lecteur can

Prend en charge les tableaux de bord, audio, levier de vitesse, panneau AC et autres fonctions de test des marques Audi, Benz, BMW, Dodge, Ford, Jaguar, LAMBORGHINI, Land Rover, Porsche, Rolls – Royce, Volkswagen, Volvo, etc.

Affichage de la fonction: (de l’application obdstar)

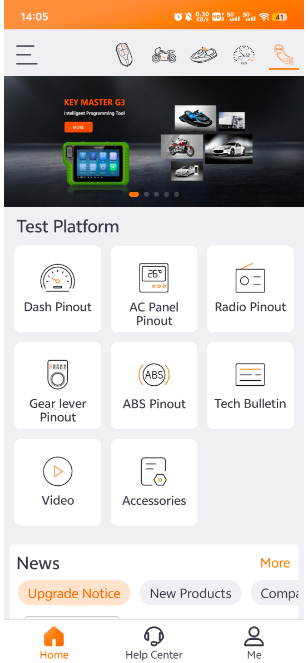

Page d’accueil:

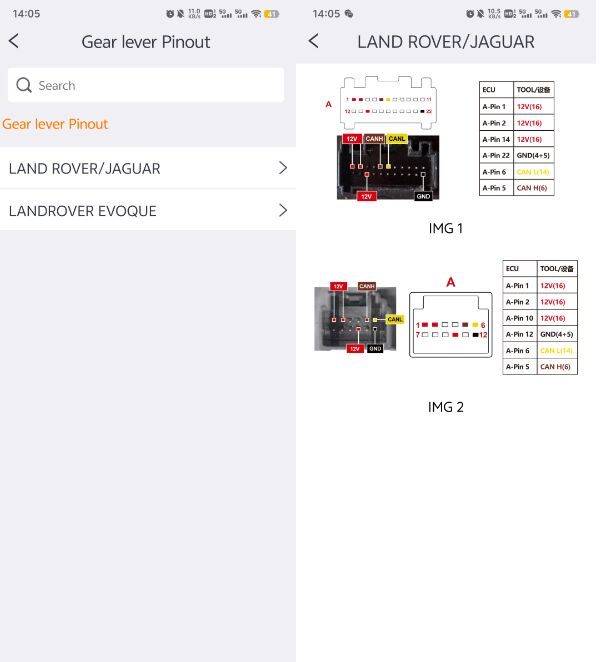

Broches du levier de vitesse:

Ligne de sortie du tableau de bord:

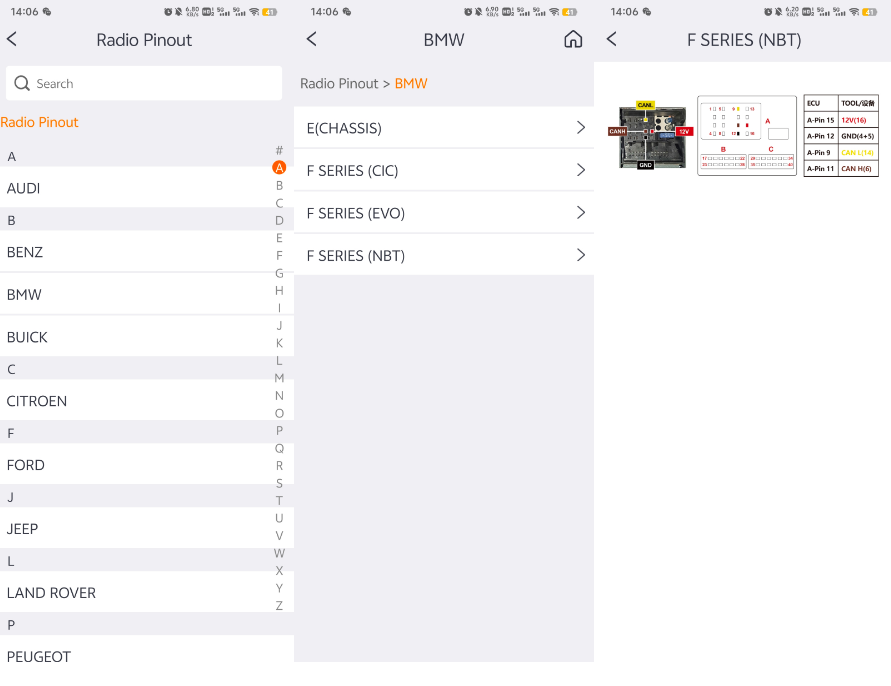

Câble de sortie Radio:

Obdstar mt203 FAQ:

Demandez:L’équipement peut – il être mis à niveau?
Réponse:Oui, vous pouvez télécharger le logiciel à partir du site officiel « service Download one – click Upgrade tool », puis Connecter l’appareil à l’ordinateur avec USB pour la mise à niveau.

Demandez: Pourquoi le scan automatique échoue – t – il?
Réponse:Le succès du Scan automatique dépend de plusieurs facteurs:

1. Assurez – vous d’abord que l’appareil de diagnostic et l’ecu sont correctement connectés et que l’ecu est sous tension avant d’effectuer un balayage automatique;
2. L’Ecu est allumé pendant un certain temps (quelques secondes ou minutes) sans communication, peut entrer en mode dormant, ne peut pas communiquer, doit être rallumé;
3. Une partie de l’ecu n’enverra pas activement le signal can, à ce stade, l’équipement doit être réglé manuellement;
4. Canfd ne supporte pas actuellement la numérisation automatique, veuillez la configurer manuellement.

Demandez:Où puis – je vérifier le schéma de câblage de mon lecteur can?

Réponse:Vous pouvez télécharger l’application obdstar depuis l’Apple Store et le Google Play store.Il y a des schémas de câblage pour le tableau de bord, le son, le levier de vitesse, etc.Dans l’app.

Demandez: Quel est le rôle d’une résistance de 120 Ω?
Réponse:Si l’ecu lui – même n’est pas équipé d’une résistance de 120 Ω, il est nécessaire de Commuter le commutateur de résistance du dispositif sur on pour que la ligne can puisse communiquer normalement.

Demandez:Le Protocole flexray est – il pris en charge?
Réponse:Il n’est pas soutenu.

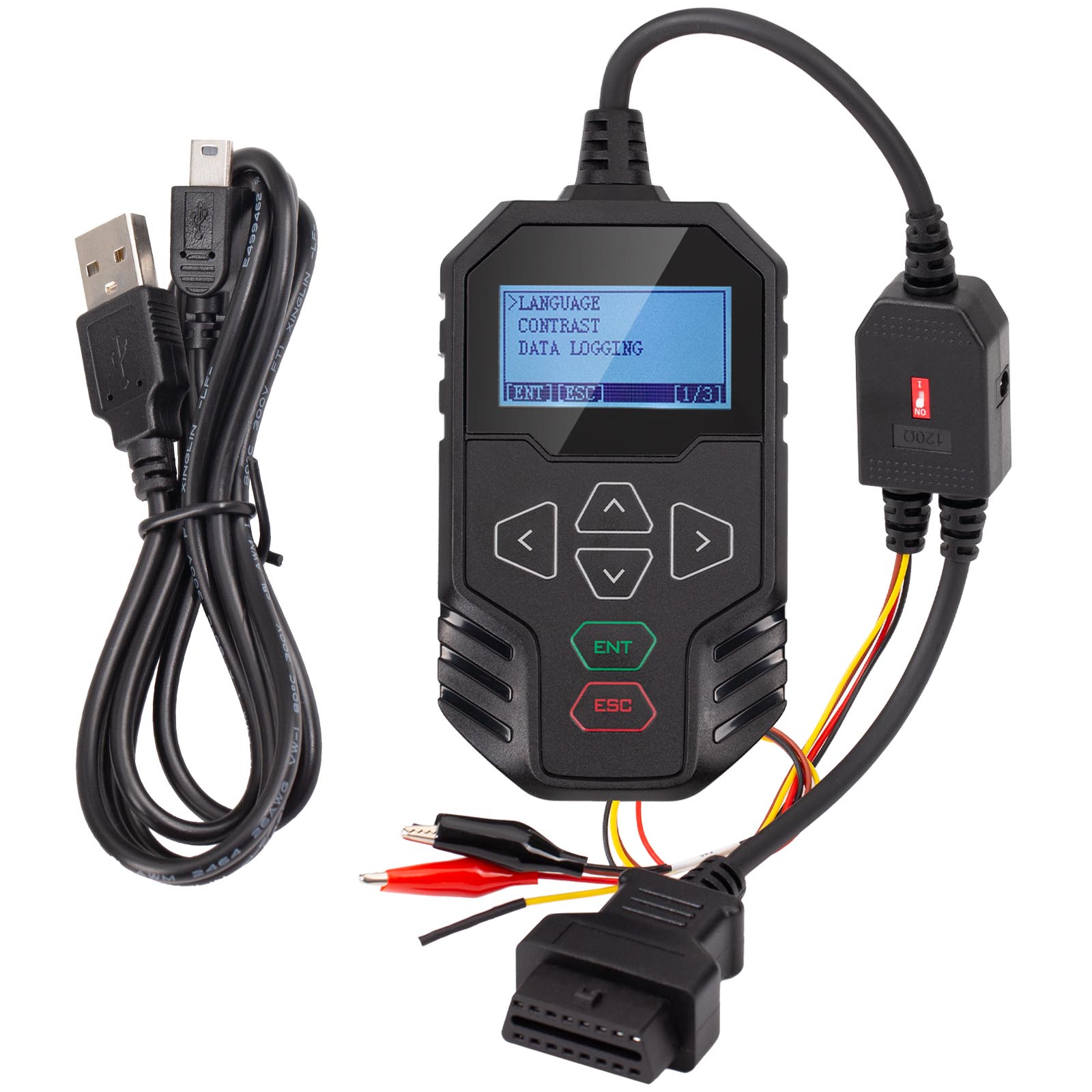

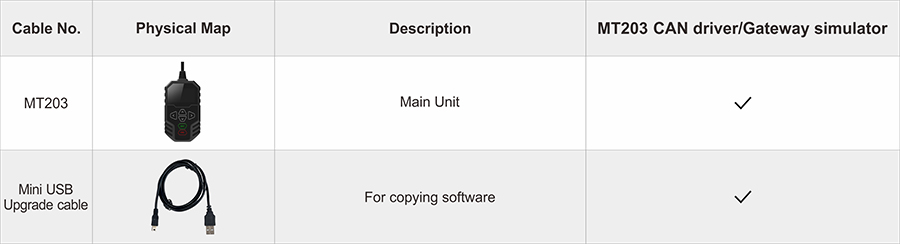

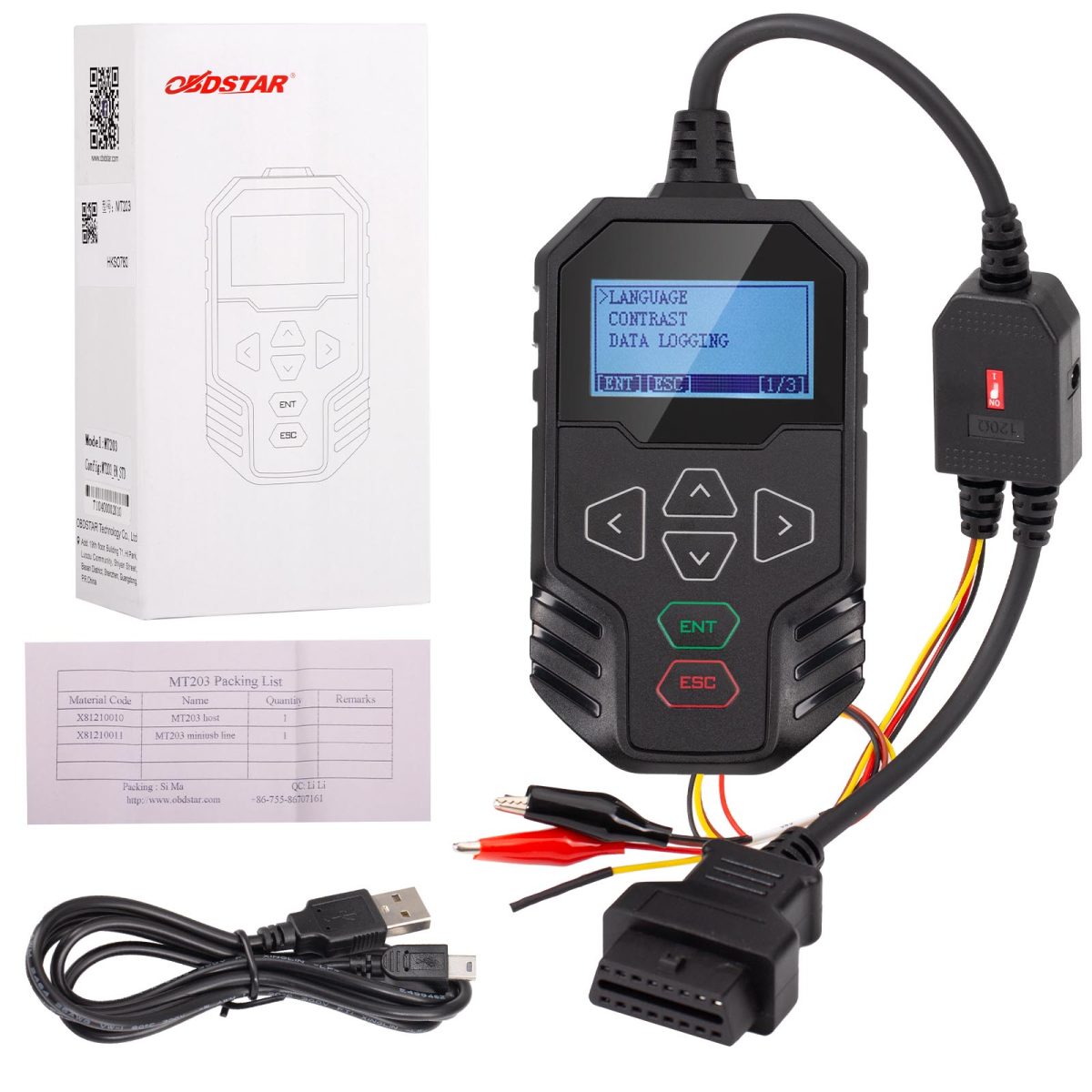

Le forfait comprend:

1 x obdstar mt203 hôte
1 x câble de mise à niveau Mini USB
