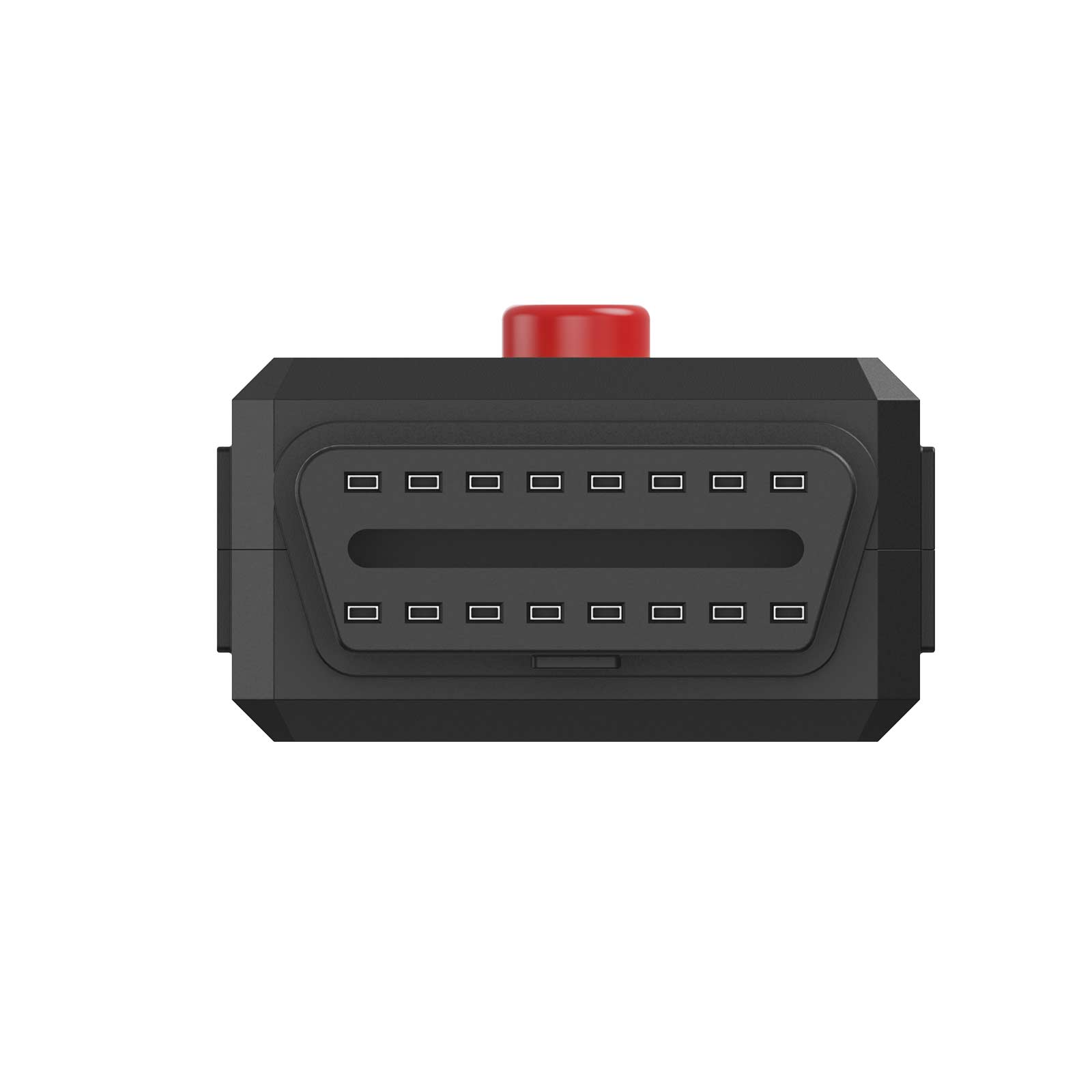

GODIAG GT108 Super OBDI-OBDII adattatore universale di conversione per automobili, SUV, camion, trattori, veicoli minerari, generatori, barche, motocicli
L’adattatore di conversione universale Super OBDI-OBDII di GODIAG GT108 può convertire l’interfaccia diagnostica OBDI di automobili, camion, trattori, veicoli minerari, generatori, barche, motocicli, unità di controllo ECU individuali, ecc. in interfacce diagnostiche standard OBDII attraverso l’interfaccia di cablaggio fai da te,Comodo per il personale di manutenzione auto per collegarsi all’apparecchiatura di programmazione diagnostica OBDII per la lettura dei flussi di dati, la diagnosi dei codici di guasto, la programmazione, l’attivazione e la codifica…

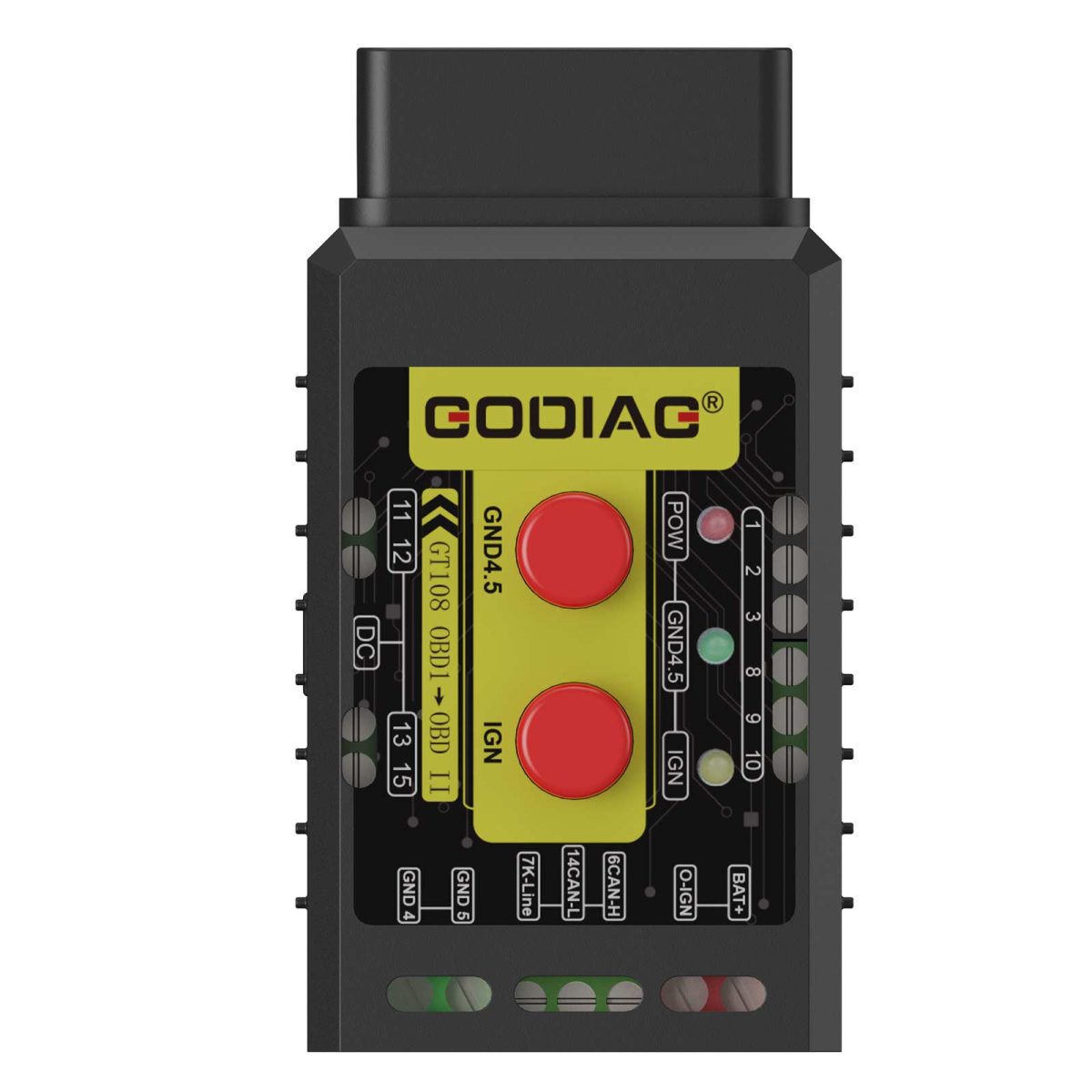

Caratteristiche del prodotto:
1. Cablaggio DIY, può essere convertito in OBDII secondo l’interfaccia diagnostica dell’automobile.[Poiché le definizioni di interfacce diagnostiche in diverse regioni sono incoerenti, i cavi di conversione popolari e adattatori sul mercato non possono utilizzare definizioni diverse di interfacce diagnostiche. GODIAG GT108 Super OBDI-OBDII può essere utilizzato dagli ingegneri di manutenzione per connettersi in base alle proprie esigenze]
2. Il dispositivo ha protezione di connessione inversa.(Se l’alimentazione elettrica è collegata male, il dispositivo non brucerà e non causerà danni al dispositivo di programmazione diagnostica OBDII.)
3.GND4 indipendente, GND5.(È più adatto per giudicare il problema di scarsa messa a terra di alcune unità di controllo.)
4. Interruttore IGN analogico.(Premere l’interruttore IGN, la porta corrispondente esce ING VCC)
5. Indicatore di alimentazione, GND4, indicatore di commutazione GND5, indicatore di commutazione IGN.

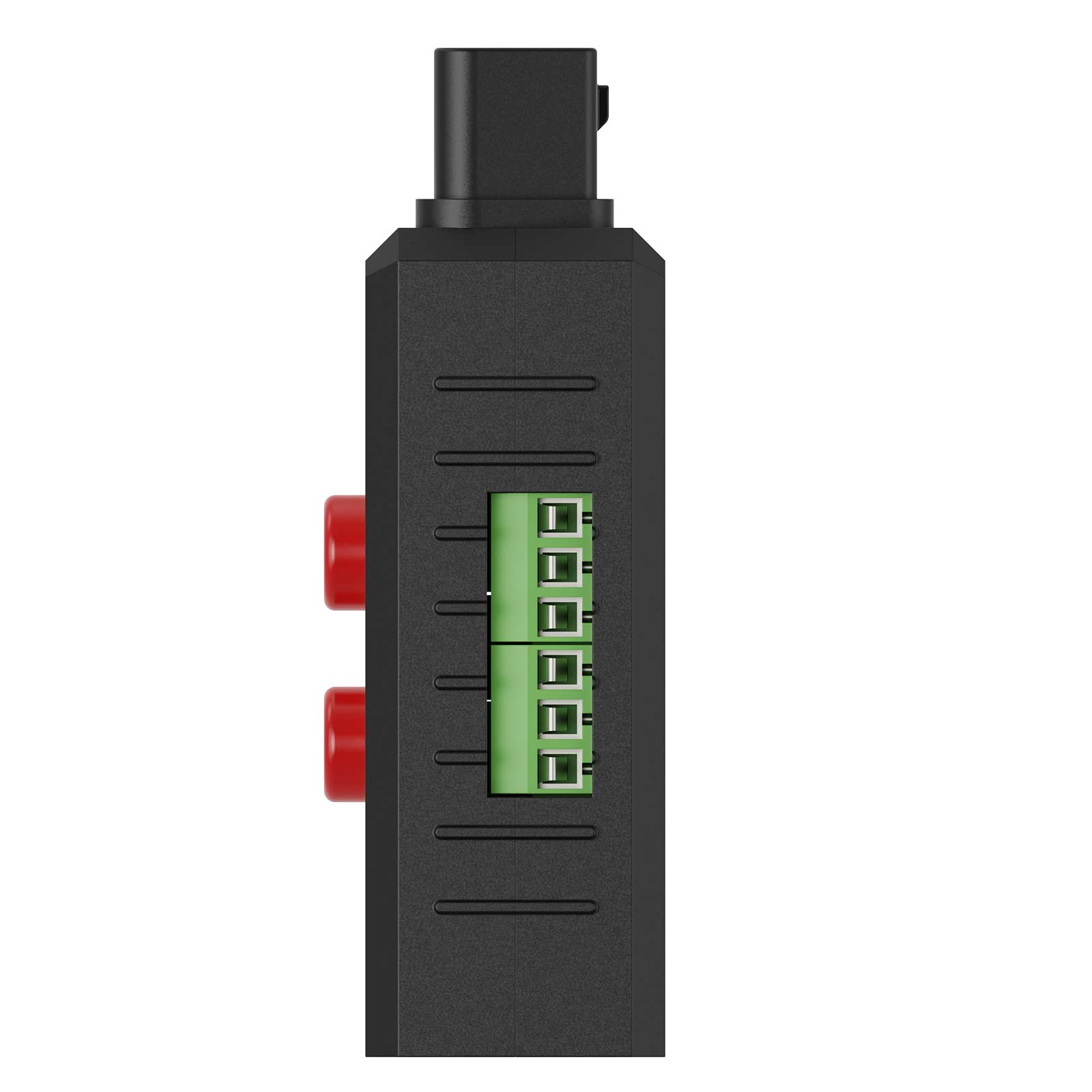

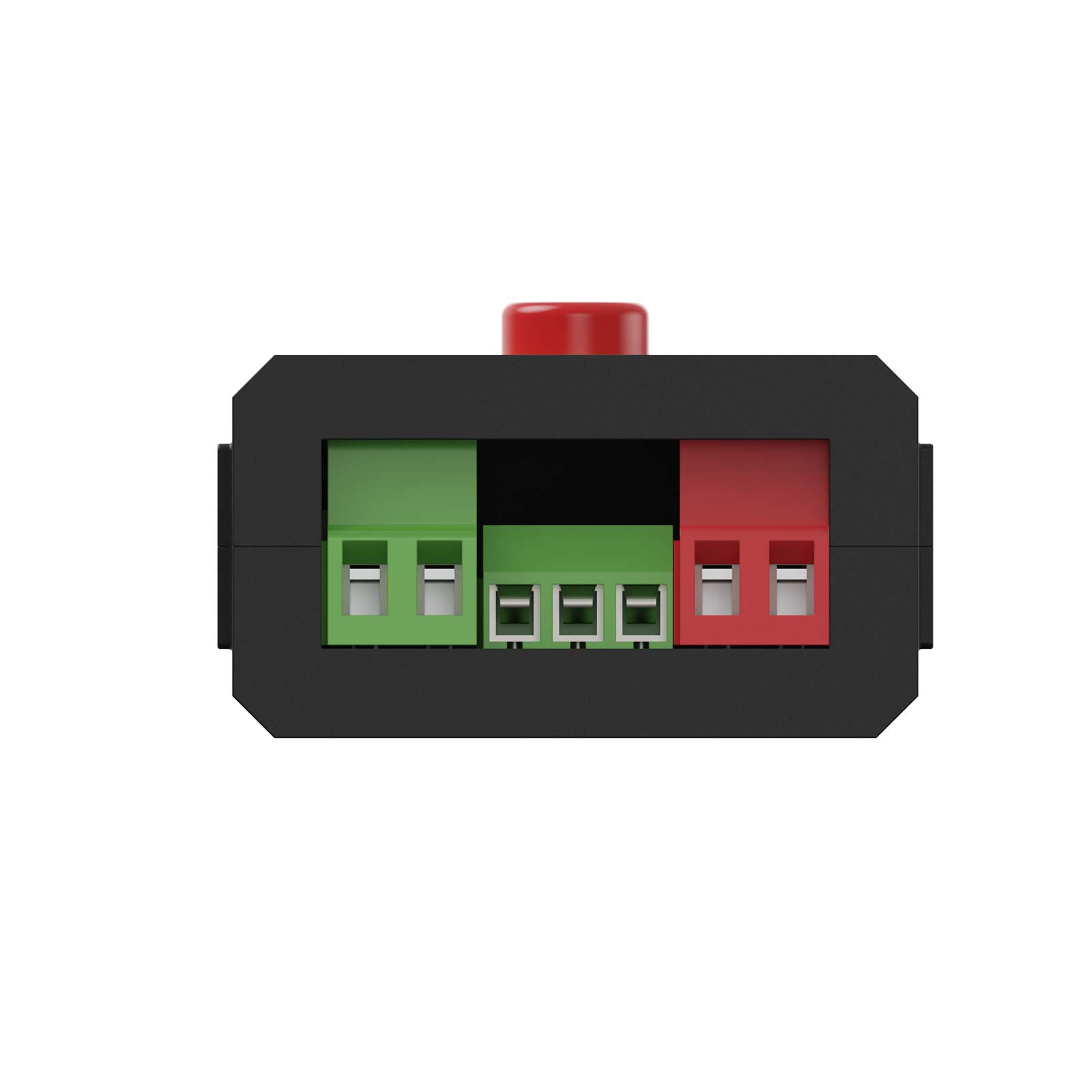

6.DIY il modo per bloccare il cavo.Dotato di diversi cavi di interfaccia diagnostica, cavi ECU e cacciaviti di bloccaggio.
7.Truck & Car Diagnostic Interface Connection Jumper Kit (Diverse configurazioni dei kit di cablaggio sono diverse, si prega di acquistare in base alle esigenze di manutenzione.)
Come usare GT108?
Passi:
1. Trovare la definizione dell’interfaccia diagnostica (trovare il manuale di manutenzione del proprio veicolo, o cercare online), o vedere il diagramma di definizione dell’interfaccia diagnostica corrispondente del manuale GT108.
2. secondo la definizione dell’interfaccia, scoprire la linea di connessione necessaria dalla vostra auto e collegare all’adattatore GT108 secondo la definizione.(Utilizzare un cacciavite per bloccare il terminale.)
3. collegare il cavo diagnostico collegato all’interfaccia diagnostica OBD1 del veicolo secondo la definizione.(Collegare GND 4 o GND5 prima, quindi collegare BAT+. Se il cavo di alimentazione è collegato correttamente, la spia POW dell’host GT108 si accende. Se l’interfaccia diagnostica del veicolo non ha alimentazione, collegare la batteria dell’auto al connettore di alimentazione DC di GT108 con il cavo della batteria. Se il veicolo ha bisogno del segnale di accensione, collegare l’O-IGNLinea e premi l’interruttore IGN, la corrispondente luce IGN si accenderà e la linea O-IGN emetterà il segnale di potenza di accensione.)
4. Collegare la linea di comunicazione CAN o K-line all’interfaccia diagnostica.(Nota: se è il software diagnostico del camion aggiunto dall’attrezzatura diagnostica dell’automobile, è necessario acquistare un adattatore da 24V a 12V GT106.)
5. Collegare il dispositivo diagnostico per iniziare a diagnosticare il veicolo.
Nota: Se non riesci a trovare la definizione per la tua interfaccia diagnostica del veicolo, puoi prima scoprire l’alimentazione dell’interfaccia diagnostica.Utilizzare prima la clip nera della batteria sul cavo di collegamento della batteria per collegare il polo negativo della batteria, quindi utilizzare la linea BAT+ per connettersi all’interfaccia diagnostica per trovare l’alimentazione.È inoltre possibile utilizzare un multimetro per trovare l’alimentatore dell’interfaccia diagnostica.La definizione dell’interfaccia diagnostica può essere giudicata anche dal dispositivo GT101 Pirt Electric Circuit Tester.
Metodo di connessione auto
Metodo di connessione camion
Collegamento camion con GT106
Metodo di collegamento del motociclo
Il metodo di collegamento di veicoli minerari, trattori, barche e generatori
Metodo di connessione ECU

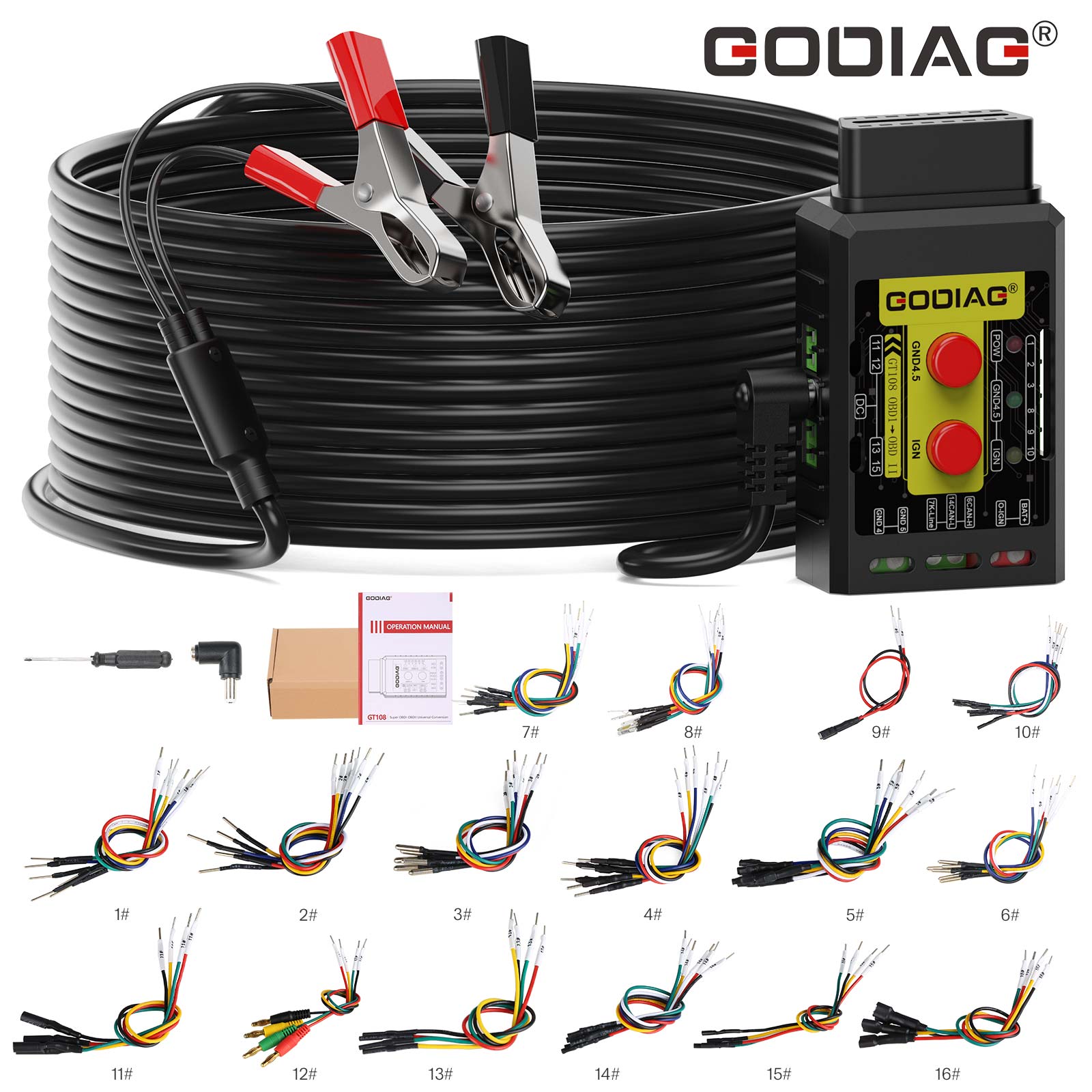

La confezione comprende:
1 pz x GODIAG GT108 Super OBDI-OBDII Adattatore Universale di Conversione
1 pz x Camion & Car Diagnostic Interface Connection Jumper Kit
1 pz x cavo di alimentazione con clip della batteria
1pc x cacciavite
1 pz x manuale
