Launch X-431 ECU & TCU Programmer supporta la lettura e la scrittura dei dati ECU rapidamente, tra cui la lettura dell’ID chip e il backup dei dati EEPROM, il backup dei dati FLASH e il ripristino dei dati EEPROM / FLASH.Ci sono due metodi per leggere varie informazioni sulle ECU di marca del veicolo.Il programmatore ECU e TCU X-431 supporta anche l’elaborazione dei dati, l’arresto antifurto e la verifica dei file.
Caratteristiche del prodotto:
7. Un anno di aggiornamento gratuito, dopo un anno, si prega di pagareServizio di aggiornamento online di un annoPer avviare X-431 ECU & TCU Programmer
8. Lista delle funzioni di supporto del programmatore TCU X-431 ECU
Avviare X431 ECU Progarmmer Funzioni:
1. ECU Data Reading & Writing rapidamente.
· Supporta due metodi per leggere varie informazioni di ECU di marca del veicolo.
· Leggere l’ID del chip e eseguire il backup dei dati EEPROM.
· Backup dei dati FLASH e ripristino dei dati EEPROM/FLASH
2. Supporto elaborazione dei dati, arresto antifurto e verifica dei file.

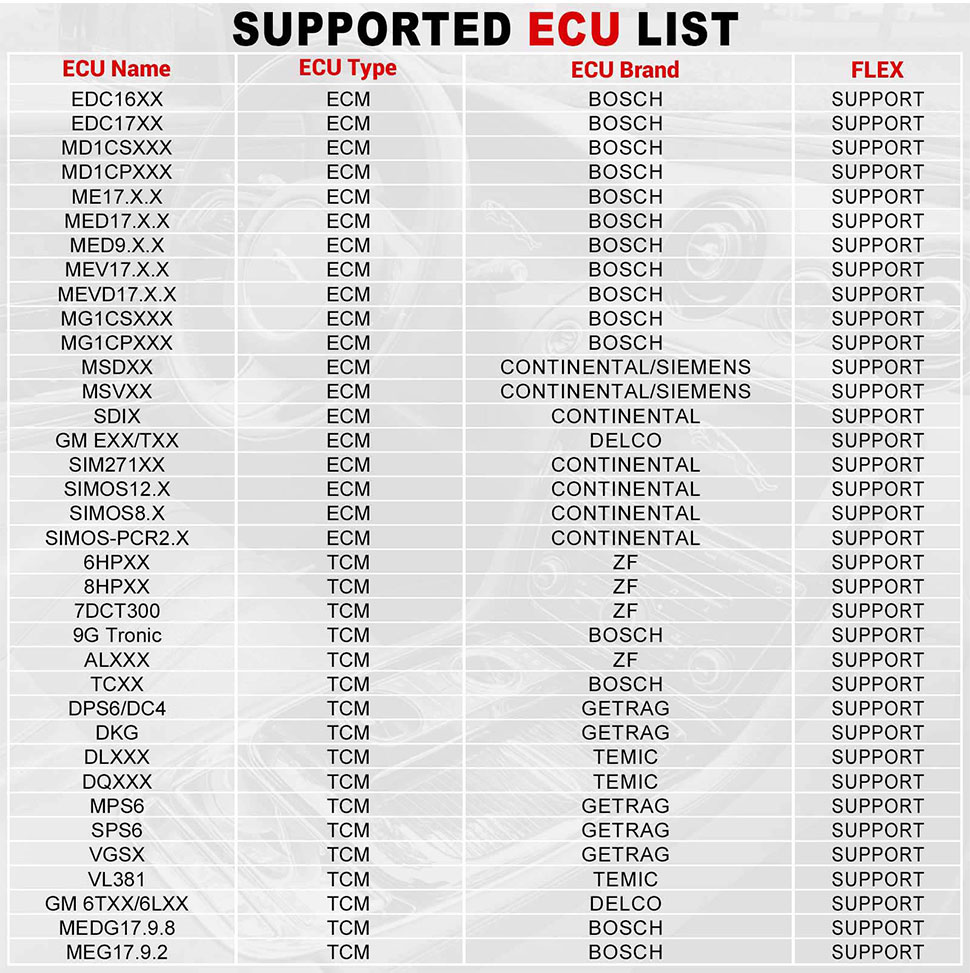

Elenco di sostegno ECU giugno 2023:
Avviare X431 ECU TCU Programmer e PC Software Guida d’uso:
In primo luogo, collegare il X431 ECU & TCU Programmer al computer con un cavo.Quindi, fare clic per inserire il software.Il numero di serie sarà riconosciuto automaticamente dal programmatore X-431 ECU &TCU e il codice di attivazione deve essere ottenuto dalla barra busta del programmatore X-431 ECU&TCU.
Fare clic su [Attiva] per attivare (attivare solo una volta, non è necessario riattivare più tardi), come mostrato in Figura 1. Senza connessione, non è possibile accedere al software, come mostrato in Figura 2.
I. Lettura e scrittura della data dell’ECU:
1. Ottenere l’ECU corrispondente.

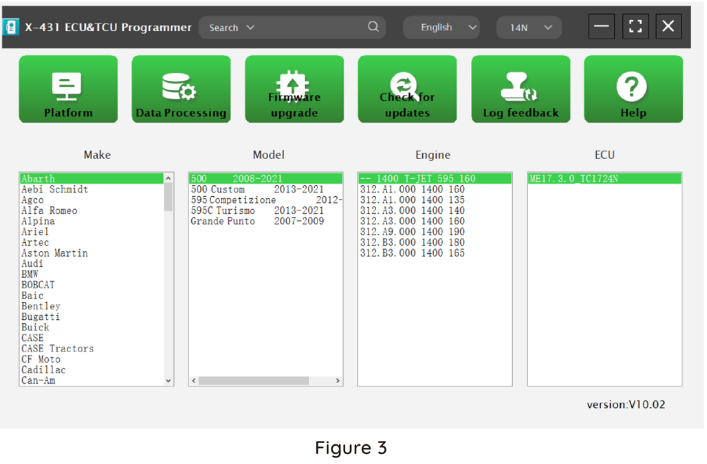

model > engine > ECU in turn, as shown in Figure 3.”>Metodo (1): Ottenere il tipo di ECU desiderato tramite marca > modello > motore > ECU, come mostrato nella figura 3.
Metodo (2): Interrogare l’ECU desiderata inserendo un valore nella casella di ricerca.Le categorie di ricerca includono il numero Bosch e la Ricerca, come mostrato nella Figura 4. Ad esempio, cercare il motore MED17.5.25 per Ricerca, come mostrato nella Figura 5.

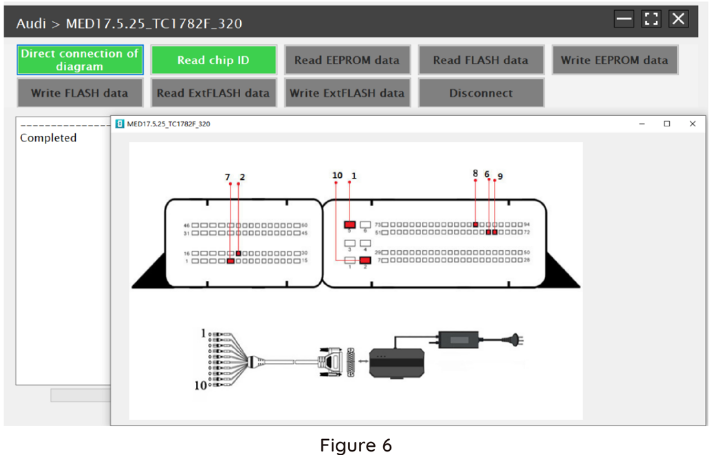

2.Fare clic su [Diagramma di connessione diretta] per ottenere il diagramma di connessione ECU, come mostrato nella Figura 6.
3. Connessione:

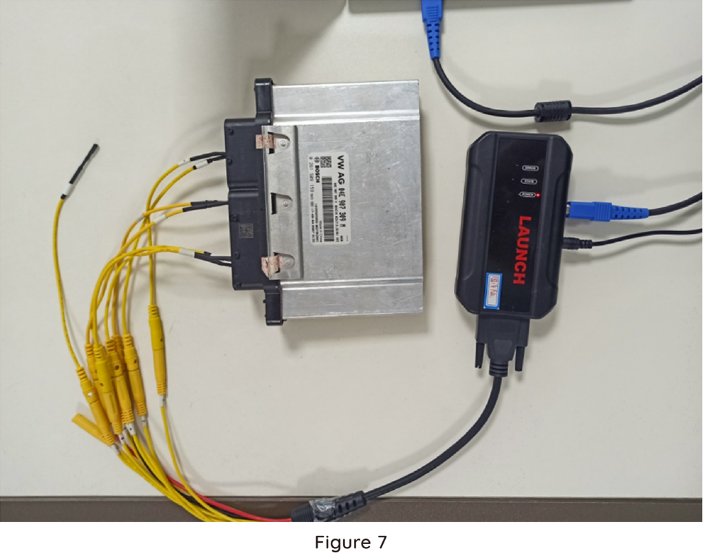

Collegare ECU e PCBOX secondo le informazioni fornite nello schema di connessione.Il diagramma di collegamento fisico di MED17 .5 .25 (utilizzando la linea di modalità BENCH) è mostrato nella Figura 7 e il diagramma di collegamento fisico utilizzando l’adattatore del cambio è mostrato nella Figura 8.

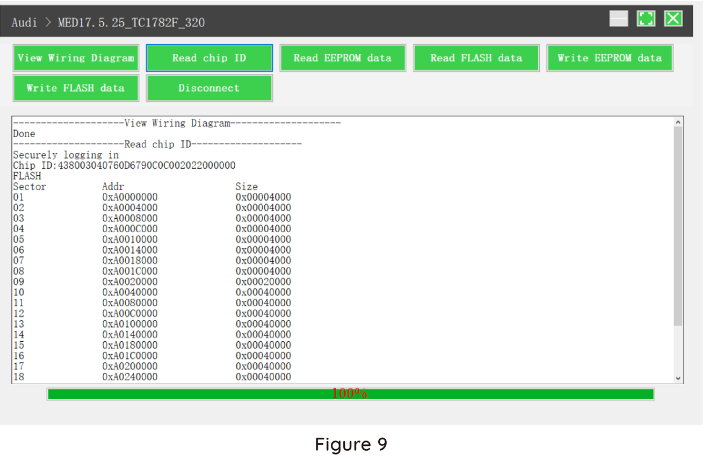

4. Leggere l’ID del chip, come mostrato nella Figura 9.

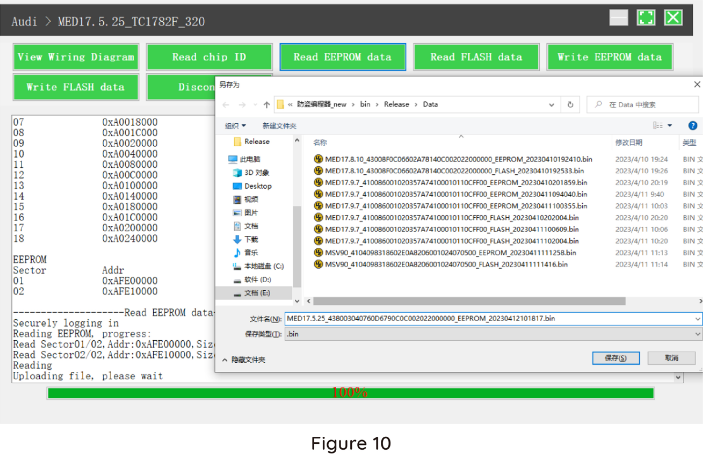

5. Eseguire il backup dei dati EEPROM e salvarli, come mostrato in Figura 10 (la figura mostra la pagina di salvataggio della data di lettura).

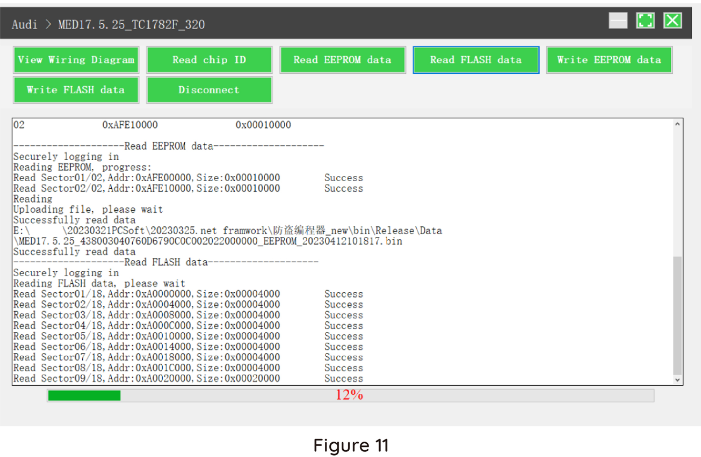

6. Eseguire il backup della data Flash e salvarla, come mostrato in Figura 11 (la figura mostra il processo di lettura della data FLASH).

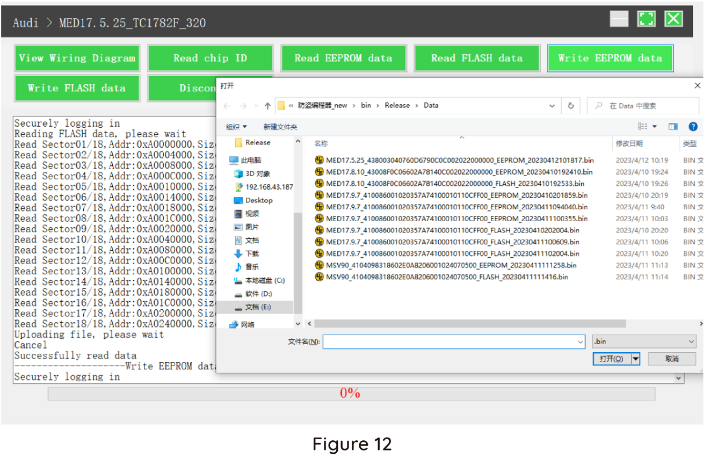

7. Ripristinare EEPROM / FLASH data, come mostrato in Figura 12 (la figura mostra la pagina di selezione del file).
II.Elaborazione della data

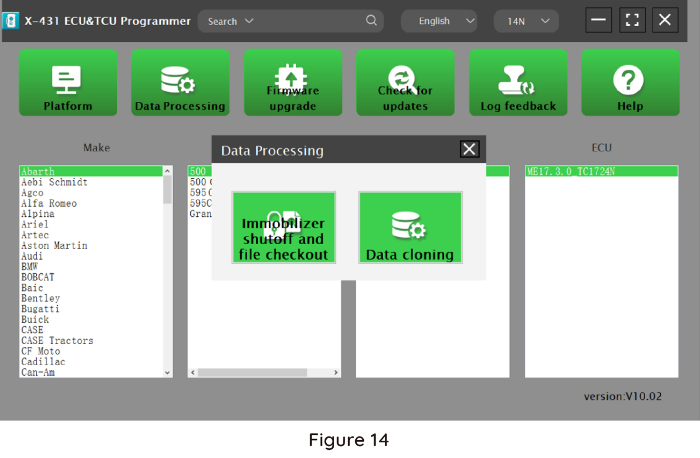

1. Fare clic sul pulsante [Data Elaborazione] nella pagina principale, come mostrato nella Figura 13, quindi selezionare [IMMO Off e Verifica file] ([DTC Shield] non è attualmente supportato), come mostrato nella Figura 14.
connect network to obtain>save file), as shown in Figure 15.”>2. Verifica file e IMMO OFF (processo: selezionare file>collegare rete per ottenere>salvare file), come mostrato in Figura 15.

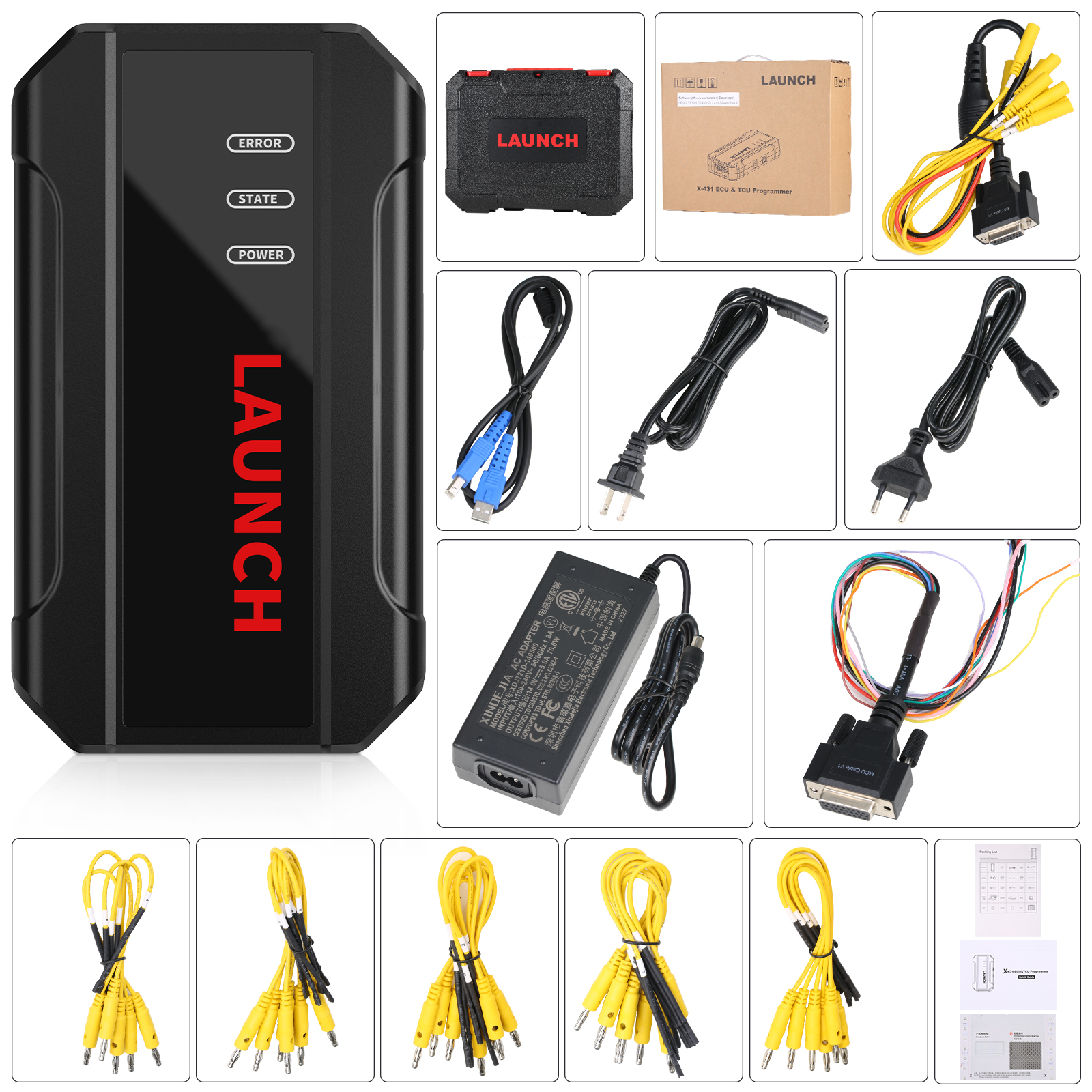

La confezione comprende:
1pc x l’host
1 pz x Jumper
1 pz x cavo MCU
1 pz x adattatore UE
1 pz x adattatore US
1 pz x cavo di alimentazione
1 pz x cavo USB
