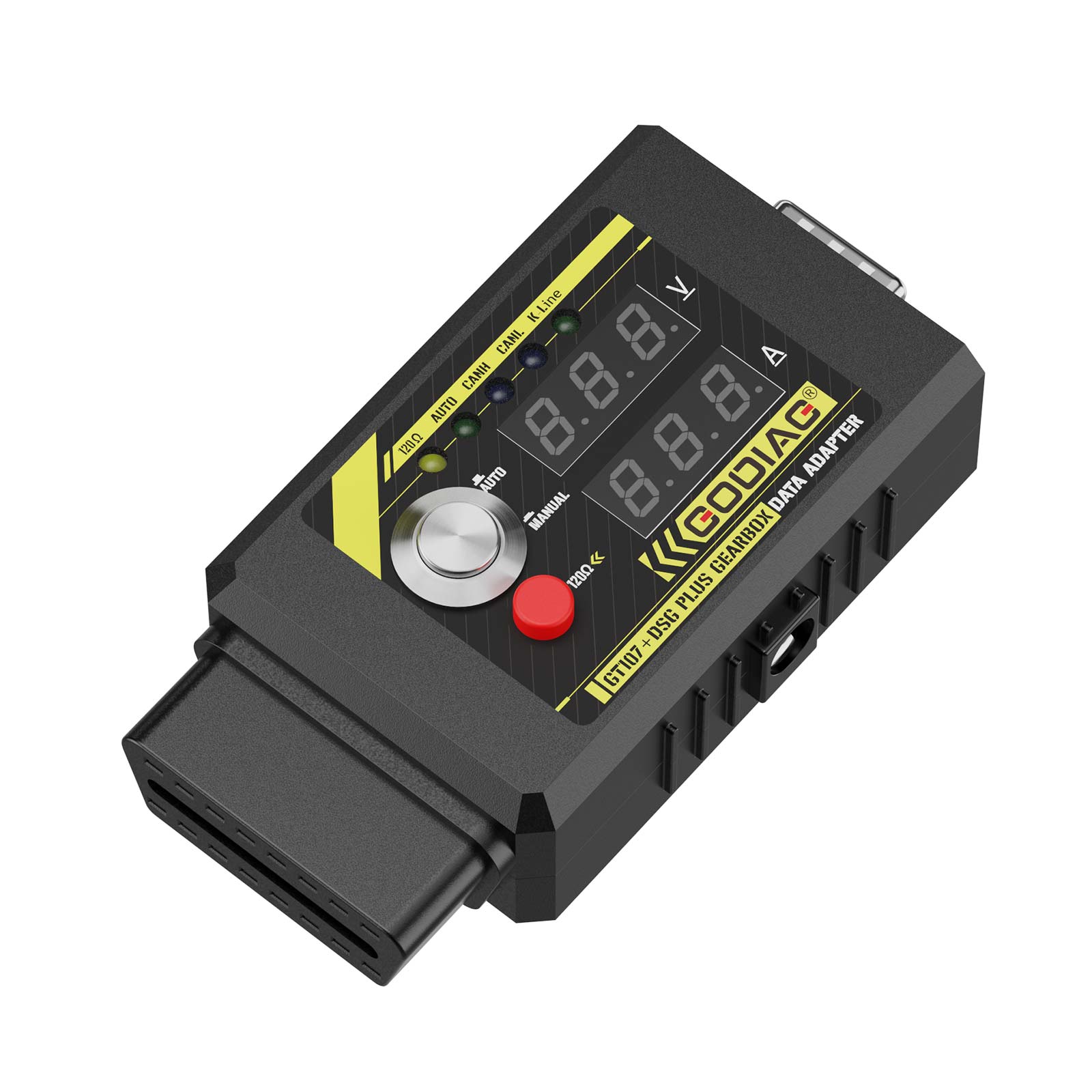

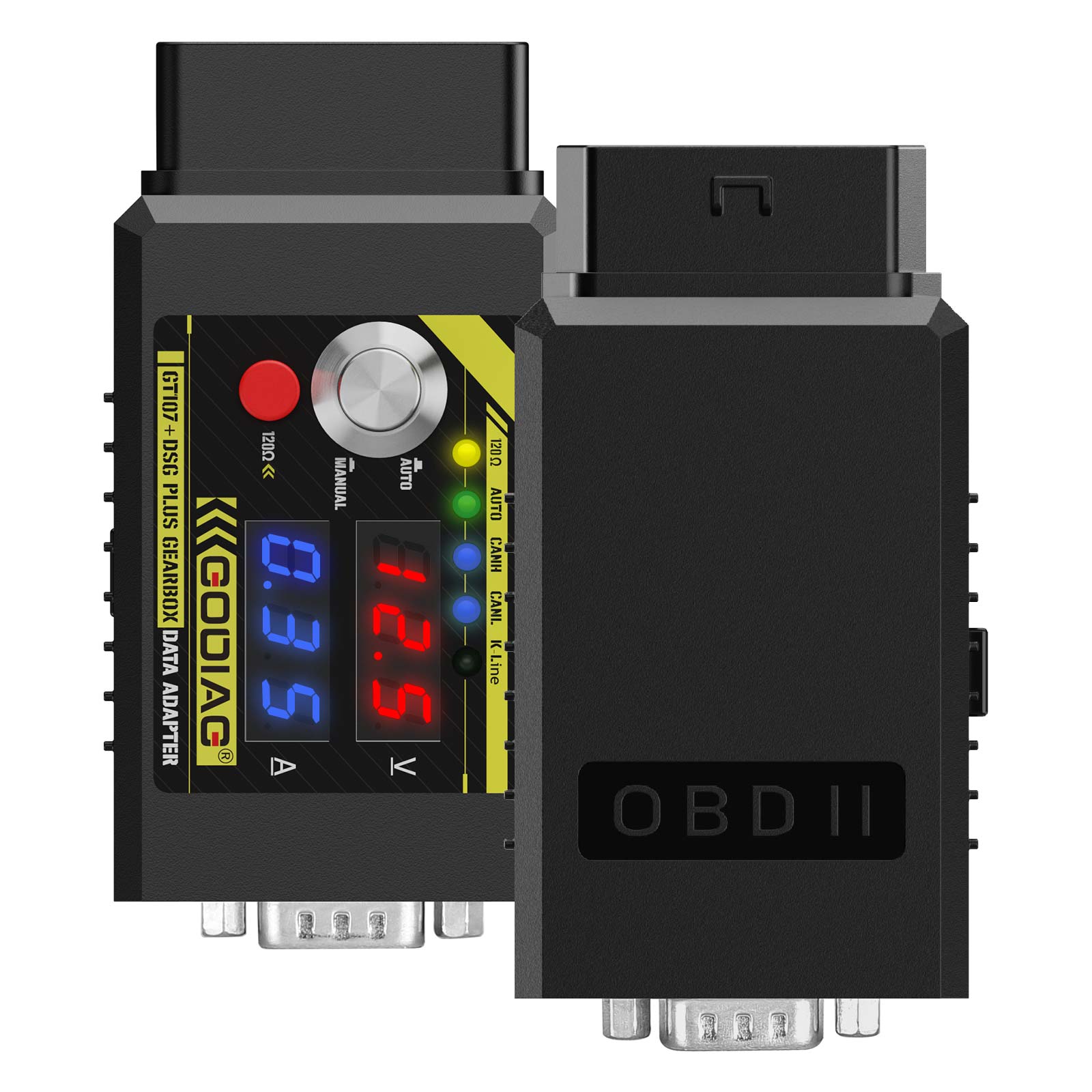

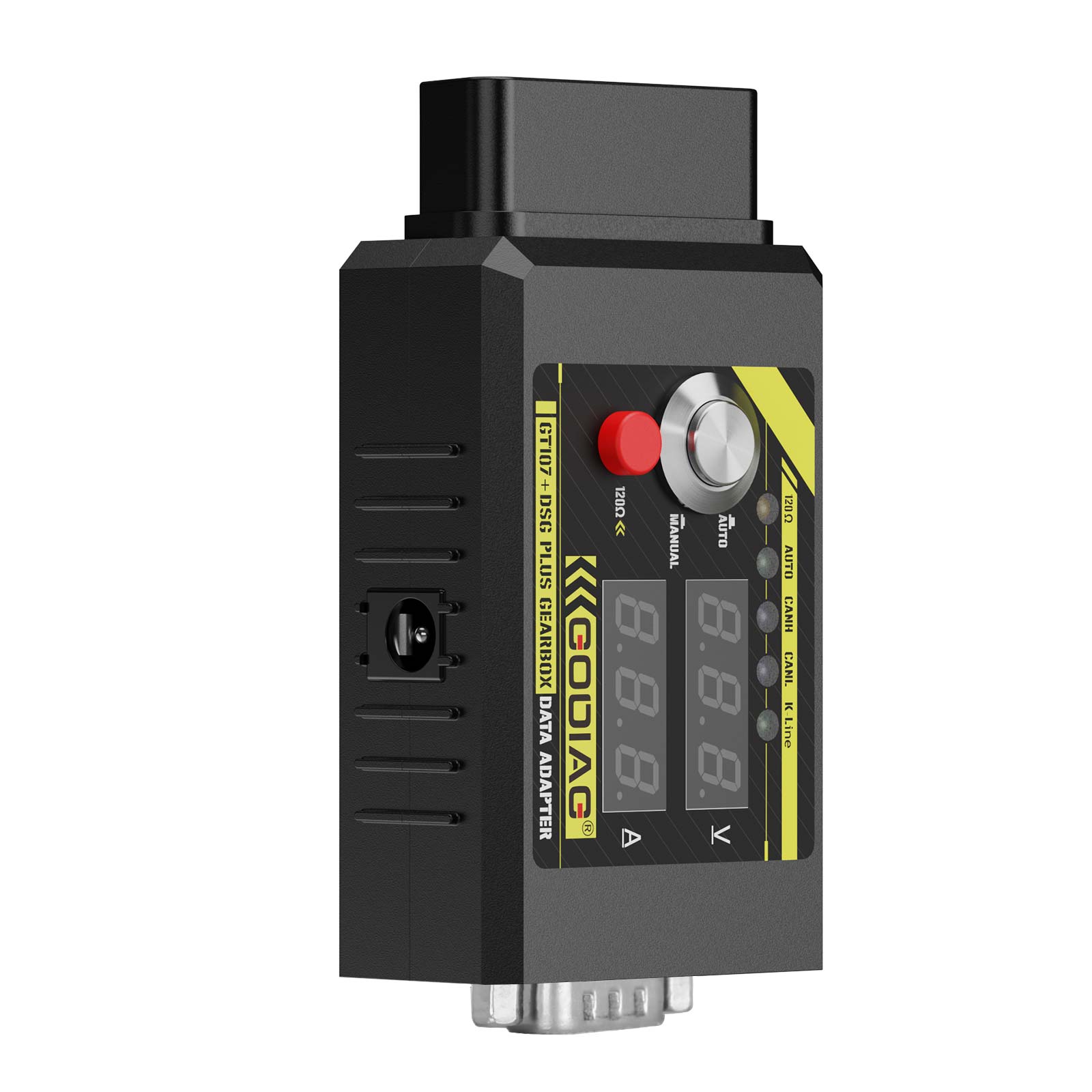

Adaptador de dados da caixa de velocidades GODIAG GT107+ DSG Plus com display de corrente de tensão
O adaptador de dados da caixa de velocidades GODIAG GT107+ DSG plus é um adaptador de conexão da caixa de velocidades DSG.Os engenheiros de manutenção da caixa de engrenagens DSG podem clonar, diagnosticar e reparar a ECU da caixa de engrenagens DSG e também podem ler, escrever e ajustar dados para ECU da caixa de engrenagens DSG via PCMFlash, PCMTuner e Kessv2, etc.
Este adaptador tem seleção automática e manual para software PCMFlash.Para leitura e escrita de dados, você pode escolher “Auto”, e para diagnóstico você pode escolher “Manual”.Para outro software kessv2, DQ200, DQ250, DQ500, você também pode escolher “Manual”.
Além disso, com a energia da bateria do carro, o adaptador pode ler e gravar diretamente dados da caixa de velocidades DSG e você pode verificar claramente o status da comunicação durante o processo de leitura e escrita de dados.

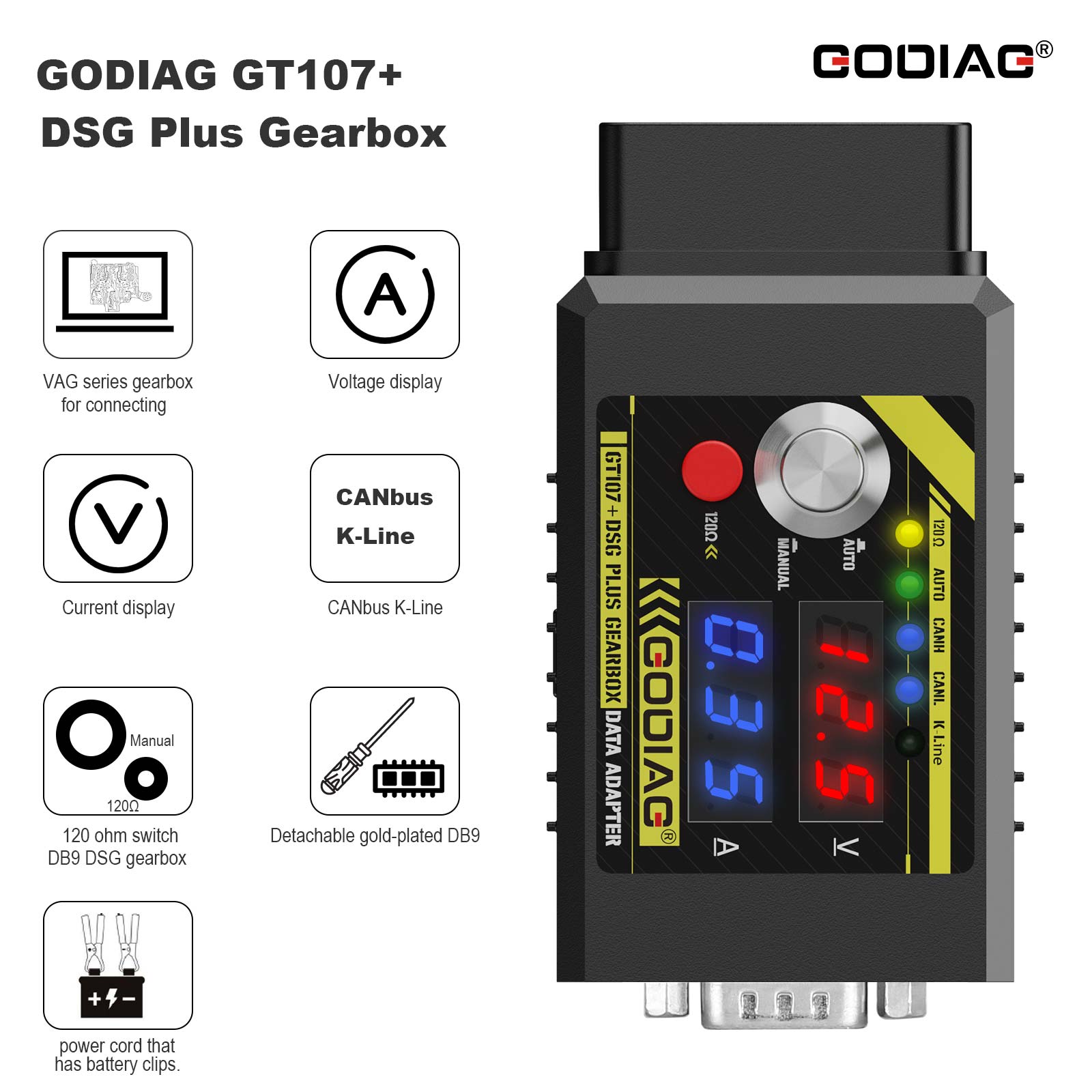

Características do produto:

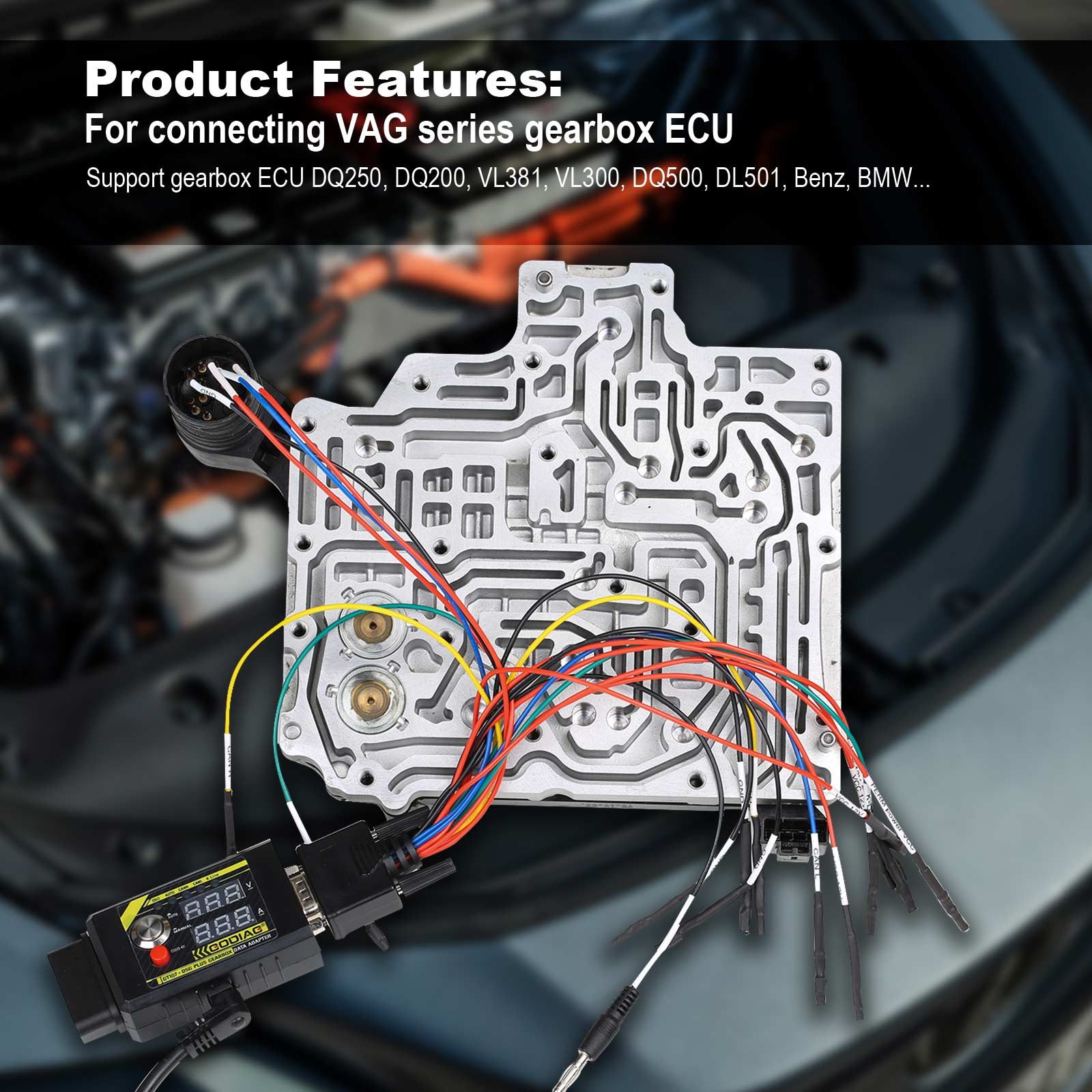

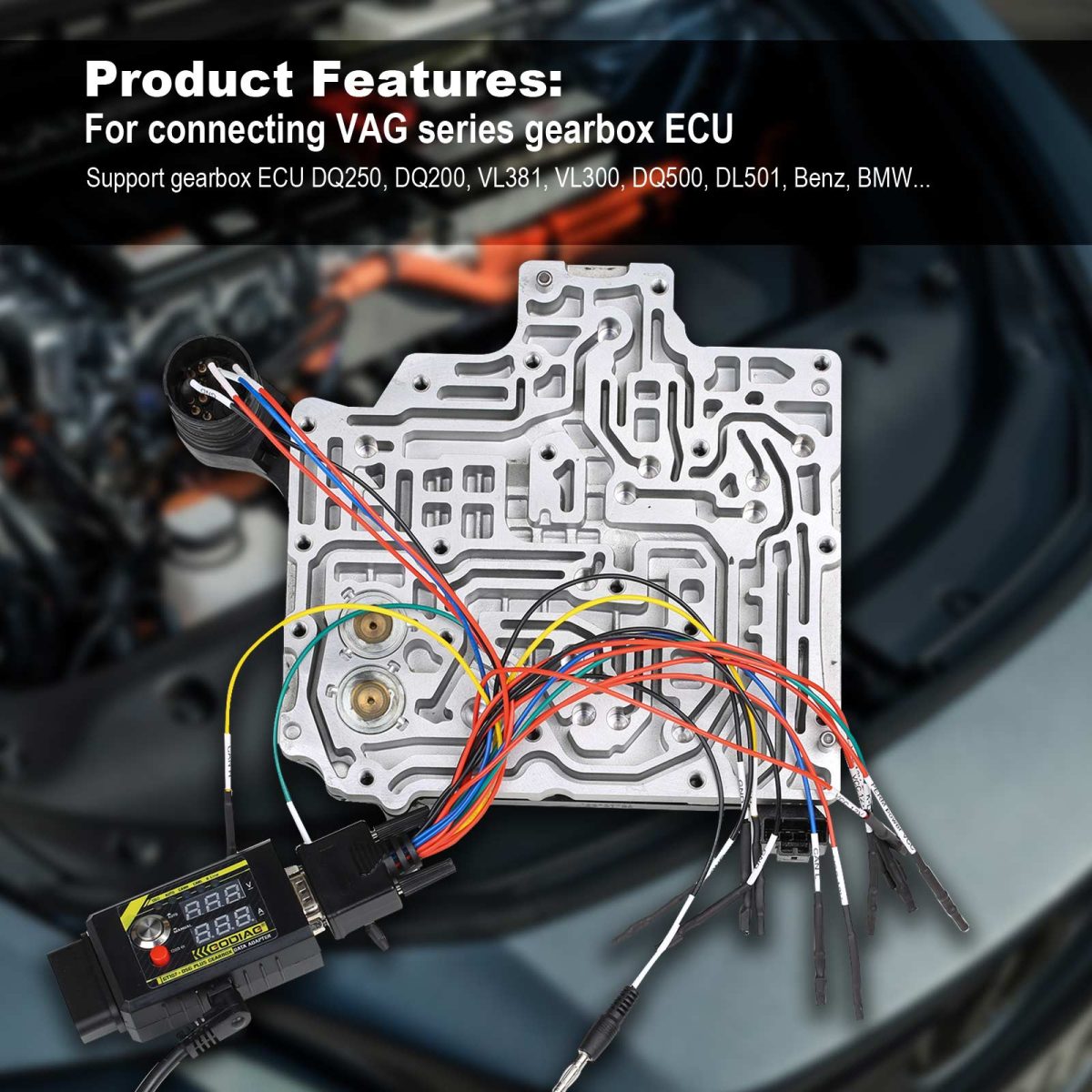

1. o adaptador é apropriado para conectar ECUs da caixa de engrenagens da série VAG, apoiando a caixa de engrenagens ECU DQ250, DQ200, VL381, VL300, DQ500, DL501, Benz, BMW…

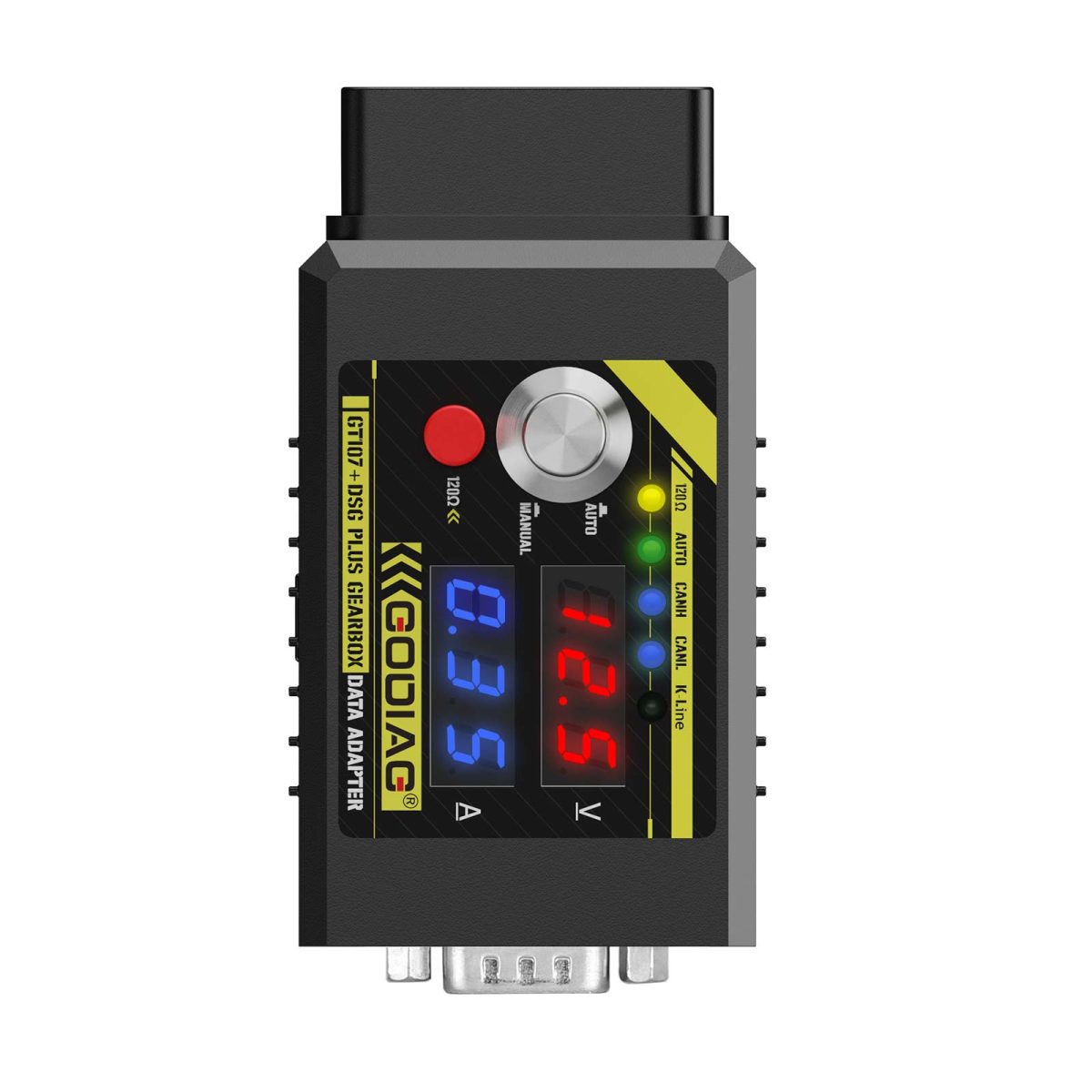

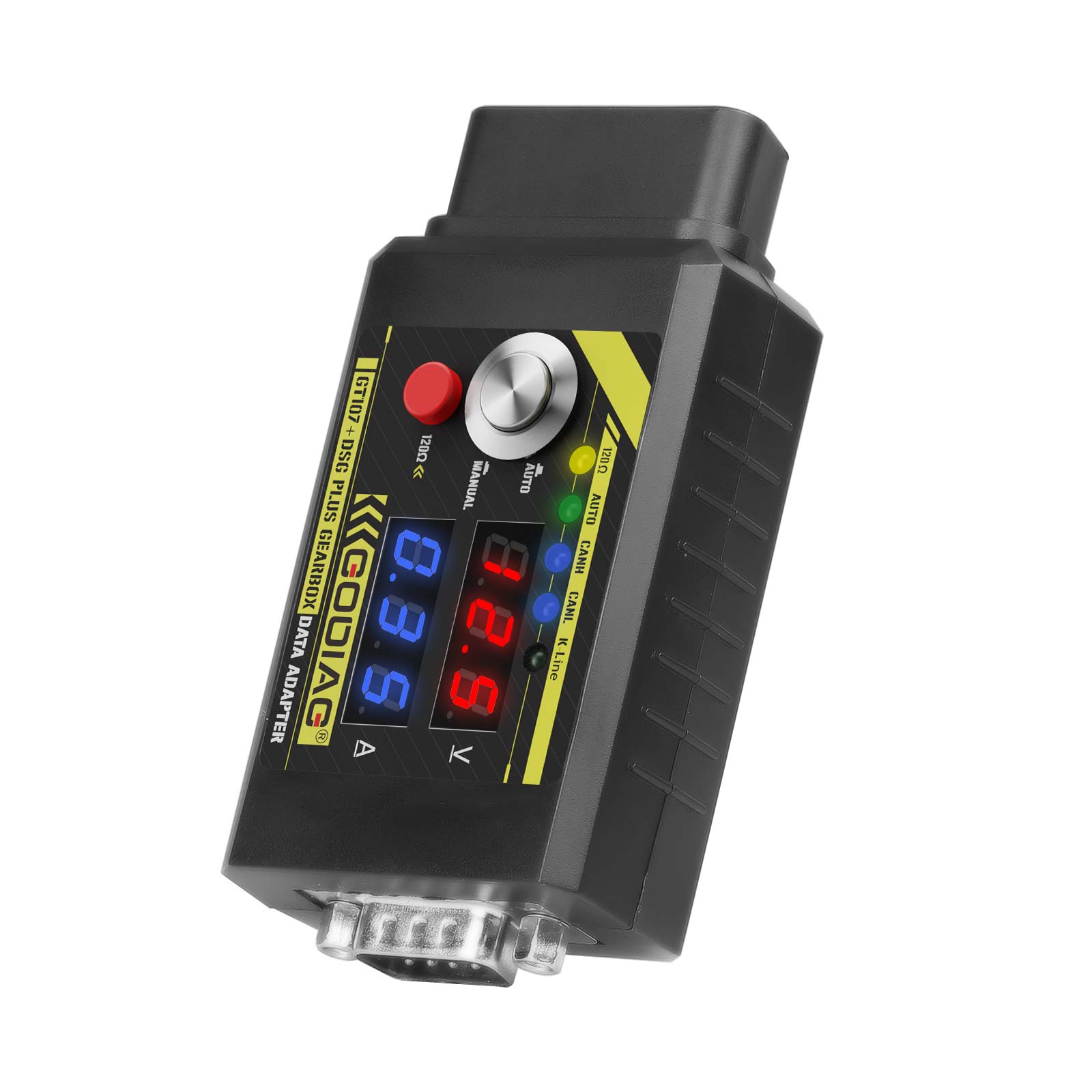

2. exposição da tensão: o usuário pode saber a tensão de funcionamento atual da ECU da caixa de engrenagens.Se houver um curto-circuito ou fiação errada, a tensão cairá severamente, o que pode ser usado para julgar o problema.
3. a exposição atual pode exibir a corrente de trabalho atual da ECU da caixa de velocidades, que é usada para julgar a condição de trabalho da ECU da caixa de velocidades.
4. O indicador de comunicação pode exibir o status atual de comunicação CANbus K-Line.
5. interruptor de alimentação manual e automático, interruptor de 120 ohm.Há um cabo de modo de inicialização (jumper de conversão universal da caixa de engrenagens DB9 DSG) e uma sonda.
6. interface de conexão DB9 banhada a ouro destacável, os usuários podem fazer portas de conexão profissionais por si mesmos para realizar o desenvolvimento DIY.
7. Equipado com cabo de alimentação que tem clipes de bateria.Os usuários podem extrair energia da bateria do veículo.

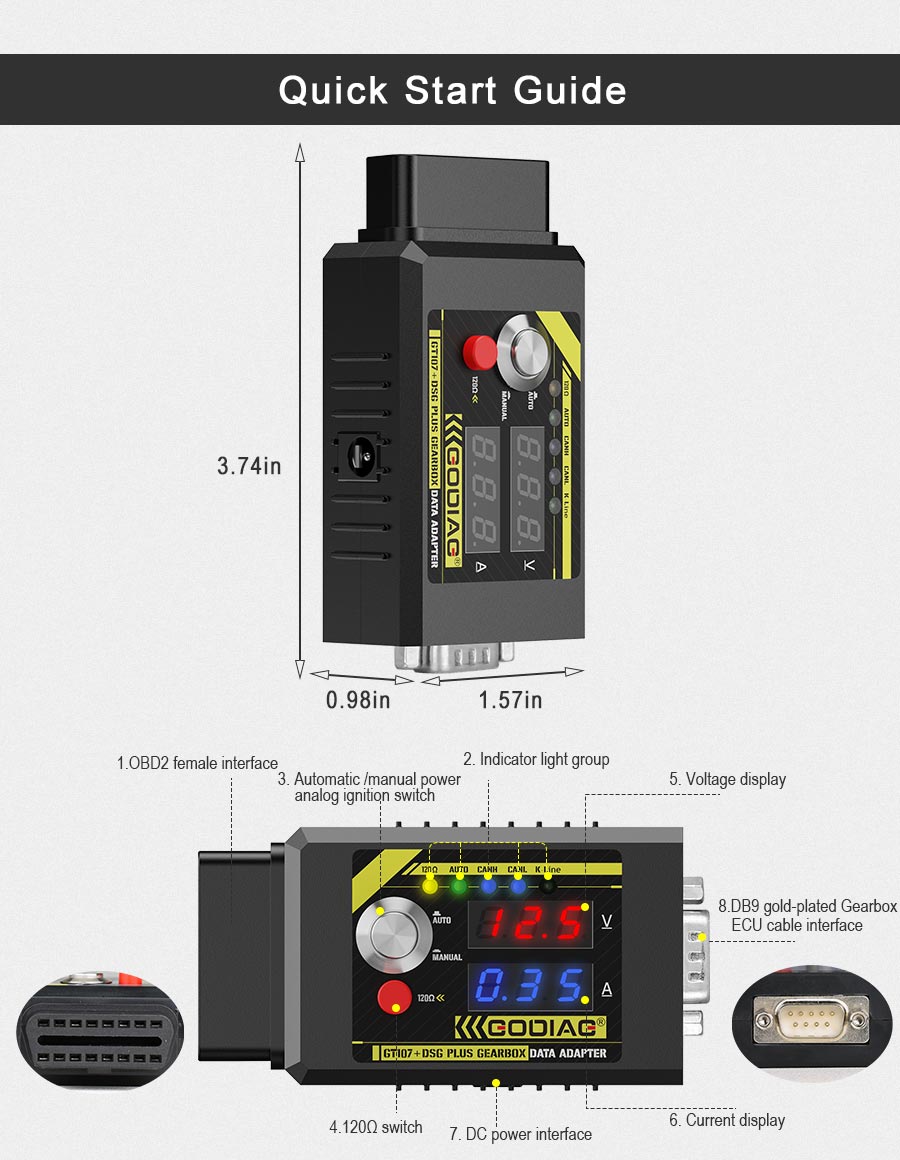

& Operação do Diagrama de Ligação:
Utilizado com PCMtuner:
Operação Fácil:
1. Conecte o Godiag GT107 + ao ECU da caixa de velocidades de acordo com a definição da fiação do ECU da caixa de velocidades.Para VAG DQ250, DQ200, VL381, VL300, DQ500, DL501, para Renault DC0/DC4, Gen2, para Honda LUK UDCT.
2.Connect a fonte de alimentação DC 12V 2A.(Os botões de função devem ser pop up antes de conectar a fonte de alimentação.)
3.GODIAG GT107 + interruptor de ignição analógico está no modo “automático” se o interruptor de ignição não é pressionado, os dados de tensão e corrente do adaptador exibe 0V 0A, e está no modo “manual”, se o interruptor de ignição é pressionado, o adaptador exibe a tensão de trabalho atual da fonte de alimentação,e a corrente de trabalho atual da caixa de velocidades ECU.(Nota: selecione por favor o modo de ignição analógica “automático” ou “manual”, de acordo com o modo exigido pelo dispositivo para leitura e gravação de dados, )
4.Connect PCMFlash, PCMTuner, J2534passthru.
5.Executar operações de leitura e escrita de dados.
Usado no carro:
Operação Fácil:
1. De acordo com a definição de fiação do ECU da caixa de velocidades, conecte Godiag GT107 + ao ECU da caixa de velocidades.Para VAG DQ250, DQ200, VL381, VL300, DQ500, DL501, para Renault DC0/DC4, Gen2, para Honda LUK UDCT.
2.Connect a fonte de alimentação DC 12V 2A.(Os botões de função devem ser pop up antes de conectar a fonte de alimentação.)
3.GODIAG GT107 + interruptor de ignição analógico está no modo “automático” se o interruptor de ignição não é pressionado, os dados de tensão e corrente do adaptador exibe 0V 0A, e está no modo “manual”, se o interruptor de ignição é pressionado, o adaptador exibe a tensão de trabalho atual da fonte de alimentação,e a corrente de trabalho atual da caixa de velocidades ECU.(Nota: selecione por favor o modo de ignição analógica “automático” ou “manual”, de acordo com o modo exigido pelo dispositivo para leitura e gravação de dados, )
4.Connect PCMFlash, PCMTuner, J2534passthru.
5.Executar operações de leitura e escrita de dados.
Usado com KESSV DQ200, DQ250, DQ500:
Operação Fácil:
1. Conecte o Godiag GT107 + ao ECU da caixa de velocidades de acordo com a definição da fiação do ECU da caixa de velocidades.Para VAG DQ250, DQ200, VL381, VL300, DQ500, DL501, para Renault, DC0/DC4, Gen2, para Honda LUK UDCT, Benz, BMW, caixa de velocidades ECU.
2.Connect a fonte de alimentação DC 12V 2A.(Os botões de função devem ser pop up antes de conectar a fonte de alimentação.)
3.GODIAG GT107 + interruptor de ignição analógico está no modo “manual” se o interruptor de ignição é pressionado, o adaptador exibe a tensão de trabalho atual da fonte de alimentação e a corrente de trabalho atual da ECU da caixa de velocidades.
4.Connect dispositivo de leitura e escrita de dados OBD2 ou dispositivo de diagnóstico.
5.Perform Gearbox ECU leitura de dados, escrita ou operações de diagnóstico.

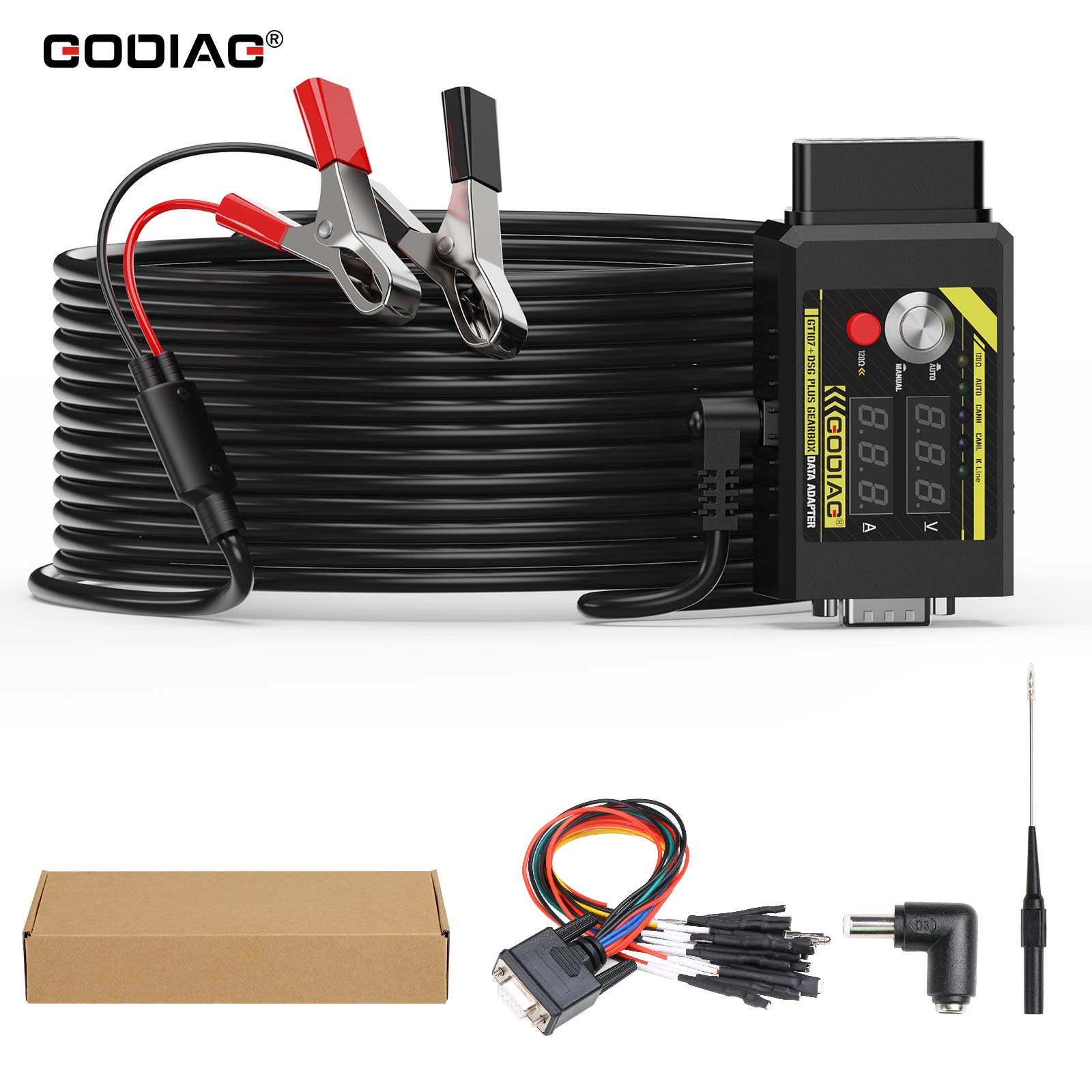

O pacote inclui:
1 pc x Godiag GT107 + ECU Prog AD

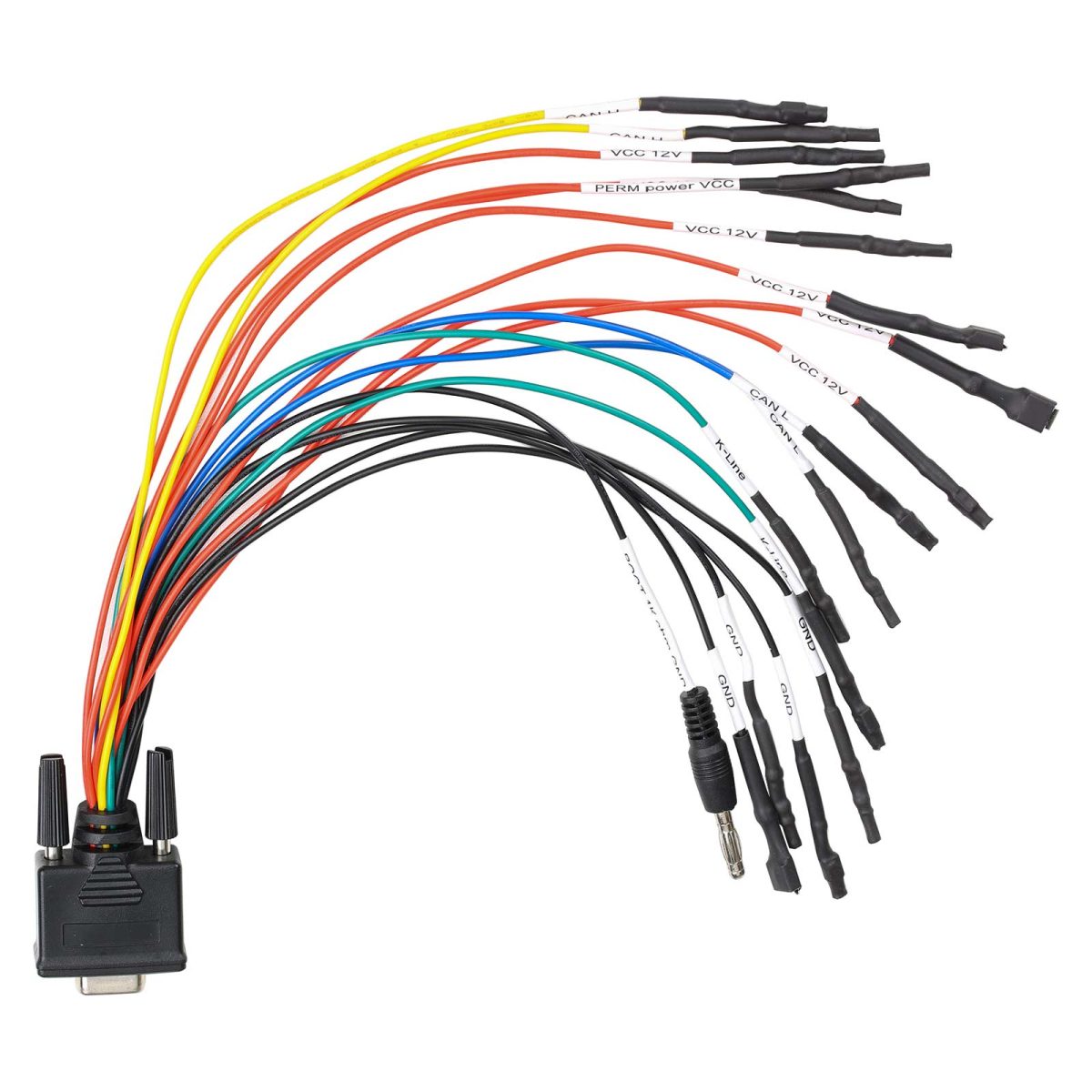

1 pc x DB9 DSG Gearbox Universal Conversion Jumper
1 pc x cabo de alimentação com grampos de bateria
1pc x Sonda
1 pc x adaptador de energia DC (5.5 * 2.1mm fêmea para 5.5 * 2.5mm macho)
1pc x Manual
1 pc x DB9 DSG Gearbox Universal Conversion Jumper
1 pc x cabo de alimentação com grampos de bateria
1pc x Sonda
1 pc x adaptador de energia DC (5.5 * 2.1mm fêmea para 5.5 * 2.5mm macho)
1pc x Manual
