ต้นฉบับ Autel MaxiVCI มินิ VCI มินิบลูทู ธ อินเตอร์เฟซการวินิจฉัยสำหรับ MK808BT MK808TS MK808TS MX808TS MP808TS TS608 MS906S
คำอธิบาย:
Autel VCI Mini ได้รับการออกแบบมาเพื่อเชื่อมต่อแบบไร้สายกับบอร์ดแสดงผล MaxiCom / Maxicheck / Maxipro และ MaxiTPMS ทำหน้าที่เป็นอินเทอร์เฟซการสื่อสารของยานพาหนะ (VCI) สำหรับการส่งข้อมูลยานพาหนะด้วยเทคโนโลยี Bluetooth แบบไร้สาย คุณจึงสามารถทำงานรอบตัวรถได้อย่างอิสระอุปกรณ์อินเทอร์เฟซนี้สามารถสื่อสารกับชุดควบคุมอิเล็กทรอนิกส์ (ECU) ของยานพาหนะเพื่อให้มั่นใจถึงประสิทธิภาพและความเร็วในการวินิจฉัยหลายแบรนด์ใหม่
หมายเหตุ:
1. เชื่อมต่อกับพอร์ต OBDII ของยานพาหนะ
2. อินเตอร์เฟซการเชื่อมต่อยานพาหนะที่มีน้ำหนักเบา (VCI)
3. ทำให้แท็บเล็ต Autel สามารถเชื่อมต่อกับยานพาหนะได้
4. อนุญาตให้ช่างเทคนิคทำการทดสอบนอกรถ
5. แท็บเล็ตในโฆษณานี้ไม่รวม!สำหรับการอ้างอิงเท่านั้น!
6. MaxiVCI ต้องใช้กับอุปกรณ์แท็บเล็ต Autel เช่น MK808BT, MK809TS, MX808TX, MP808TS, MS906S เป็นต้น
พาวเวอร์ซัพพลาย
MaxiVCI Mini ทำงานโดยใช้แหล่งจ่ายไฟรถยนต์ 12 โวลต์ซึ่งรับผ่าน DLC ของยานพาหนะตราบใดที่คุณเชื่อมต่อกับตัวเชื่อมต่อ Data Link ของยานพาหนะเครื่องนี้จะเปิดเครื่อง
Autel MaxiVCI – อินเตอร์เฟซการสื่อสารยานพาหนะ

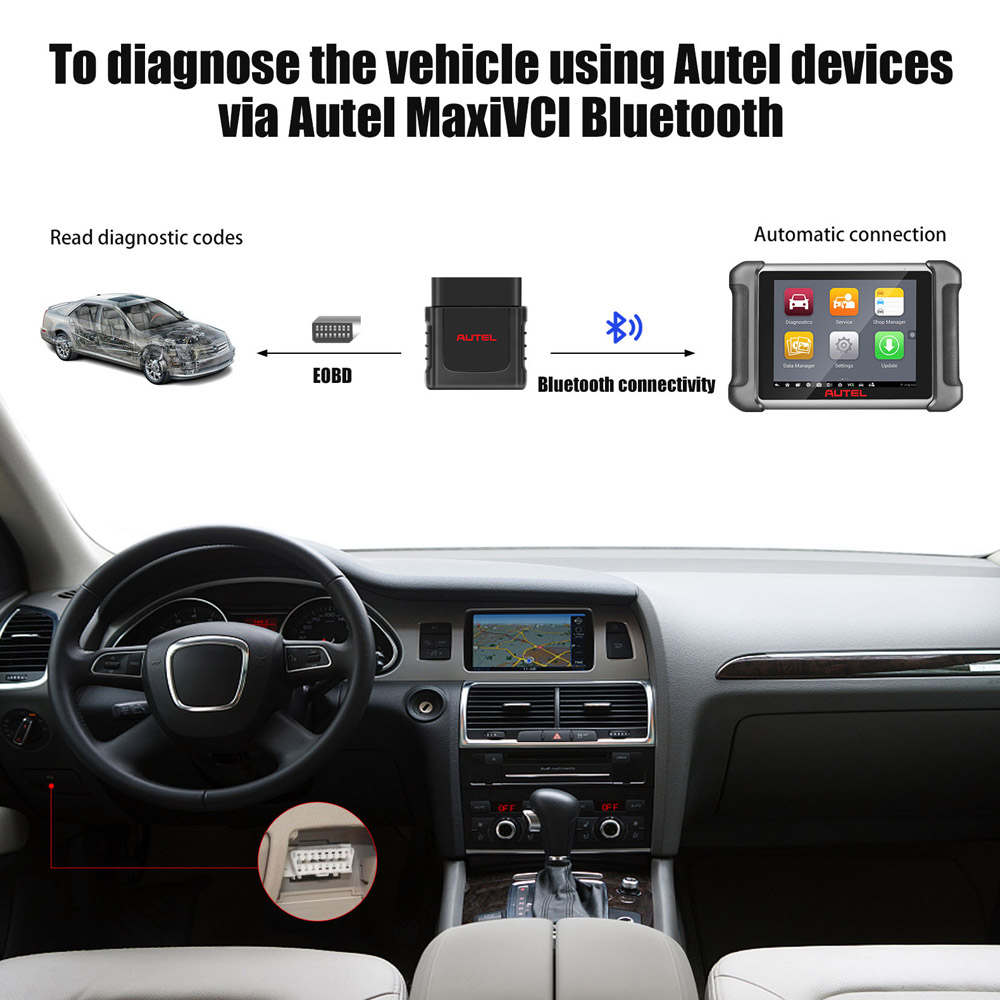

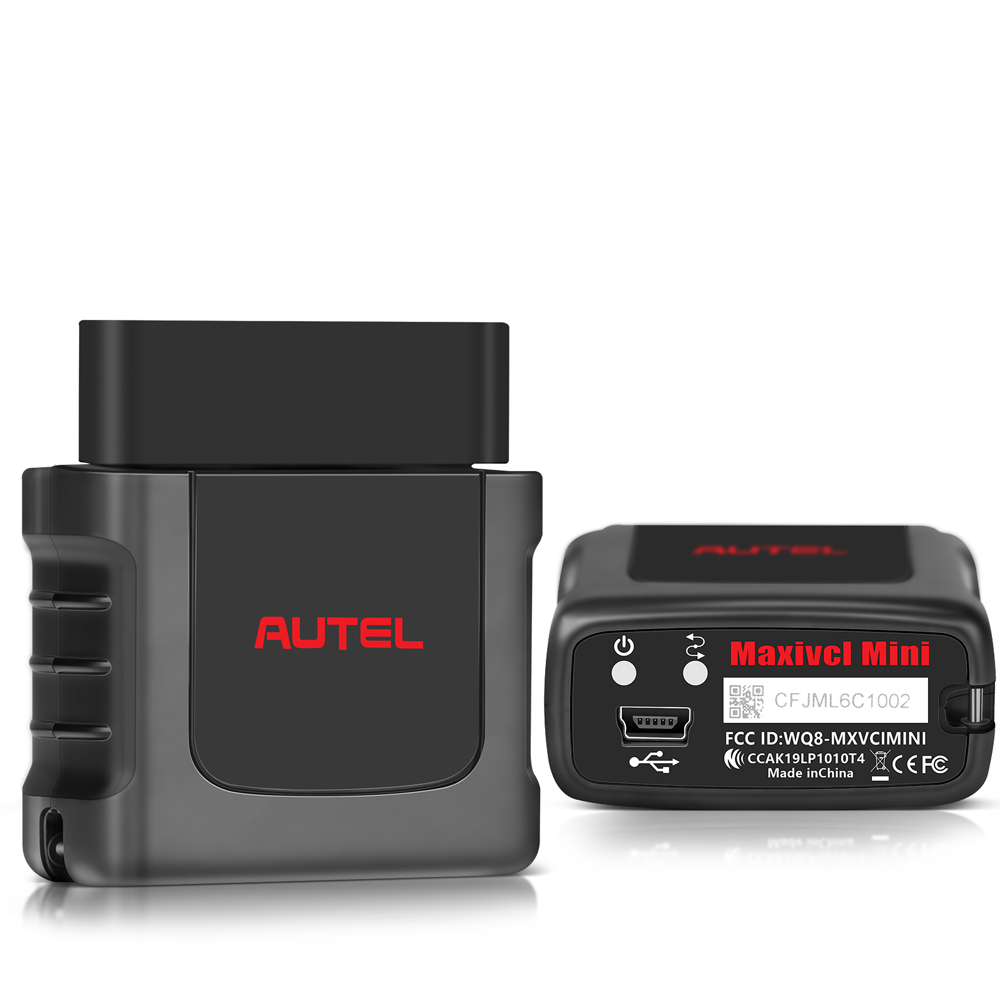

อินเทอร์เฟซการวินิจฉัยแบบไร้สาย MaxiVCI Mini เป็นอินเทอร์เฟซการสื่อสารยานพาหนะขนาดเล็ก (VCI) ซึ่งใช้เพื่อเชื่อมต่อกับตัวเชื่อมต่อการเชื่อมโยงข้อมูล (DLC) ของยานพาหนะและเชื่อมต่อกับแท็บเล็ตแบบไร้สายสำหรับการส่งข้อมูลยานพาหนะ
1. ตัวเชื่อมต่อข้อมูลยานพาหนะ (16-pin) – เชื่อมต่อ MaxiVCI Mini เข้ากับ DLC 16-pin ของยานพาหนะโดยตรง
2. ไฟ LED – ดูตารางที่ 2 – ไฟ LED ที่แผงด้านหน้า
3. เชื่อมต่อ LED – ดูการเชื่อมต่อ LED ที่แผงด้านหน้าของตารางที่ 2-3
4. พอร์ต USB – ให้การเชื่อมต่อที่ง่ายที่สุดระหว่างอุปกรณ์และแท็บเล็ตผ่านสาย USB
ตารางที่ 2 – ไฟ LED 2 ดวงที่แผงด้านหน้า
| ไดโอดเปล่งแสง | สี | คำอธิบาย |
| พาวเวอร์ซัพพลาย | สีเขียว | สีเขียวคงที่และสว่างขึ้นเมื่อเปิดเครื่อง |
| สีแดง | กะพริบสีแดงเมื่อระบบขัดข้องหมายเหตุ: ไฟ LED พลังงานจะสว่างขึ้นในช่วงสั้น ๆ สีแดงทุกครั้งที่อุปกรณ์เปิดเครื่องแล้วสีเขียวเมื่ออุปกรณ์พร้อม |
ตารางที่ 2-3 ไฟ LED เชื่อมต่อบนแผงด้านหน้า
| ไดโอดเปล่งแสง | โคโร | คำอธิบาย |
| การเชื่อมต่อ | สีเขียว | * ไฟแสดงสถานะจะสว่างขึ้นเป็นสีเขียวและมั่นคงเมื่ออุปกรณ์เชื่อมต่อผ่านสาย USB แต่ไม่สื่อสารกับรถ * กะพริบสีเขียวเมื่ออุปกรณ์เชื่อมต่อและสื่อสารกับยานพาหนะผ่านสาย USB เรียบร้อยแล้ว |
| สีน้ำเงิน | * สีฟ้าสว่างขึ้นเมื่ออุปกรณ์เชื่อมต่อผ่านบลูทู ธ สำเร็จ แต่ไม่ได้สื่อสารกับรถ * กะพริบสีน้ำเงินเมื่ออุปกรณ์เชื่อมต่อและสื่อสารกับยานพาหนะผ่าน BT เรียบร้อยแล้ว |
ข้อมูลจำเพาะ:
| โครงการ | คำอธิบาย |
| การสื่อสาร | * โทรคมนาคม V.2.1 + EDR * อินเตอร์เฟซ USB 2.0 |
| ความถี่ไร้สาย | 2.4 กิกะเฮิรตซ์ |
| ช่วงแรงดันไฟฟ้าขาเข้า | 12 VDC ถึง 24 VDC |
| แหล่งจ่ายไฟปัจจุบัน | 150 mAh ที่ 12 โวลต์ DC |
| การดำเนินงาน | 0 ° C ถึง 50 ° C (อุณหภูมิแวดล้อม) |
| กรมธนารักษ์ | -20 ° C ถึง 70 ° C (อุณหภูมิแวดล้อม) |

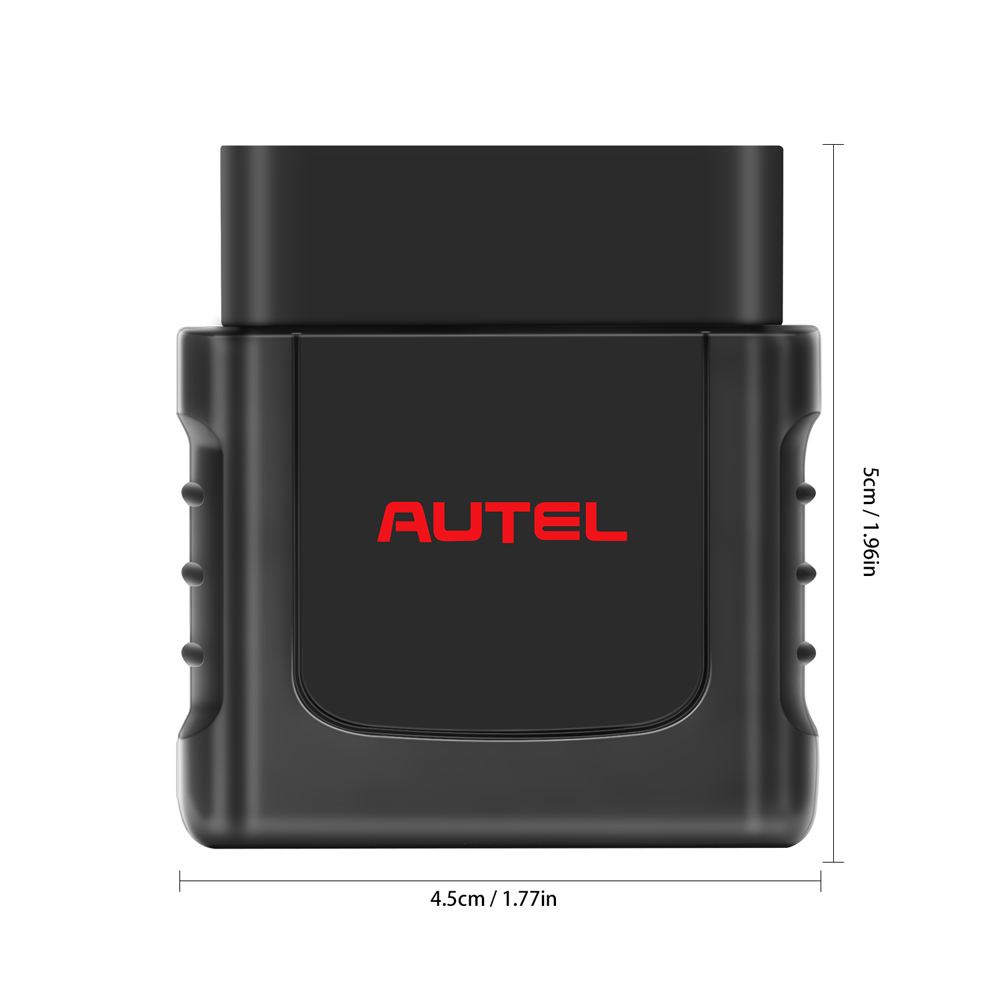

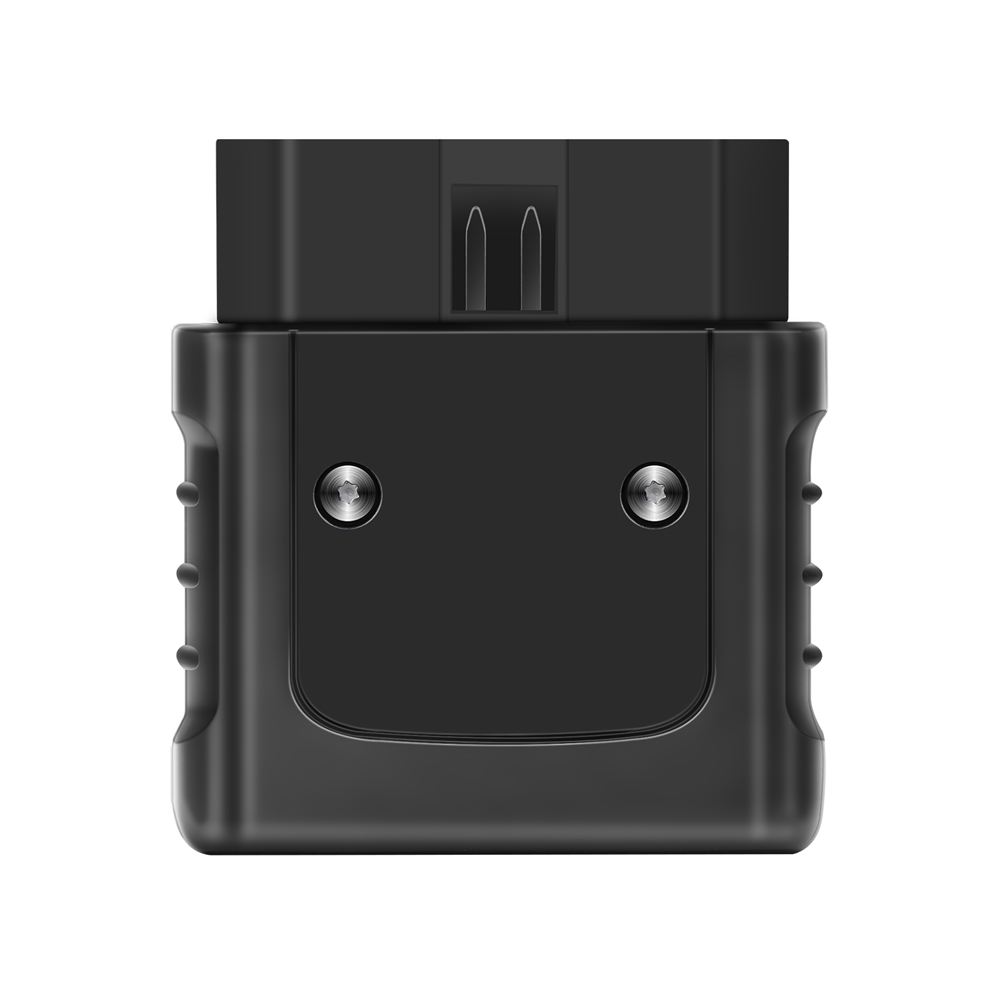

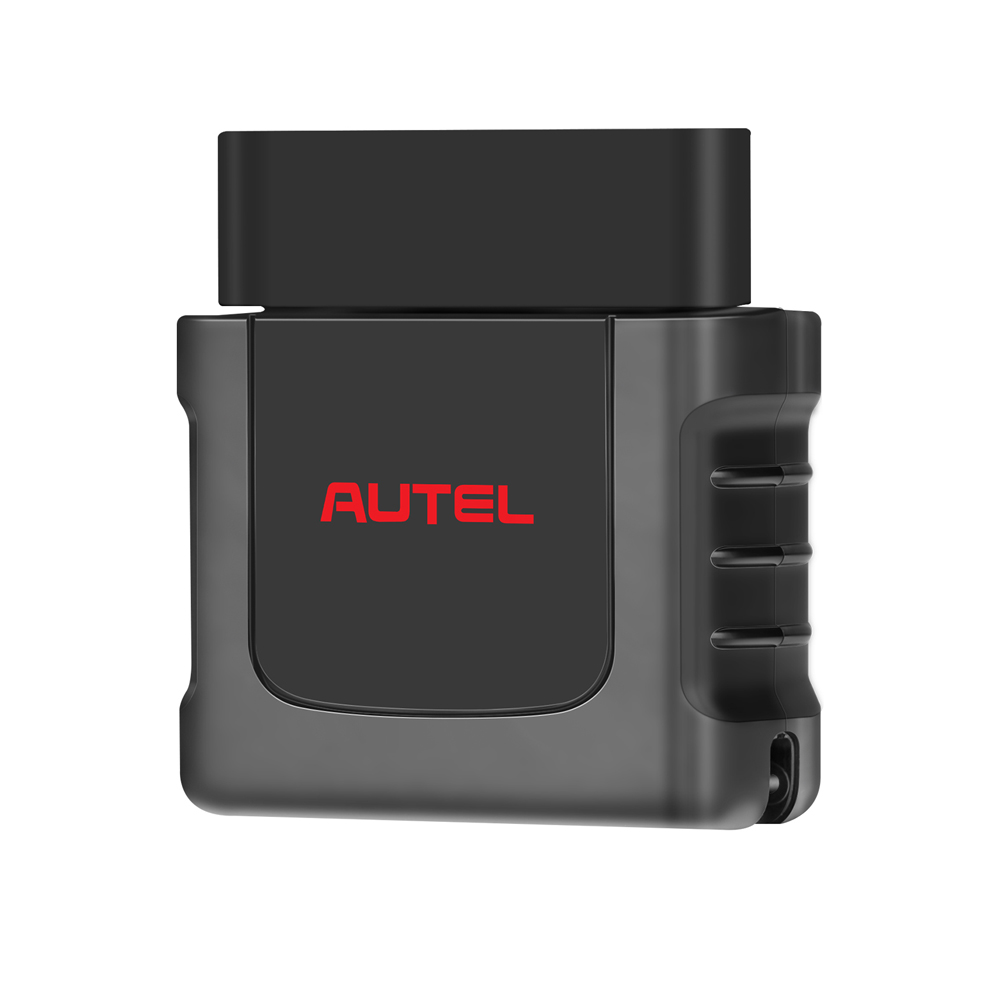

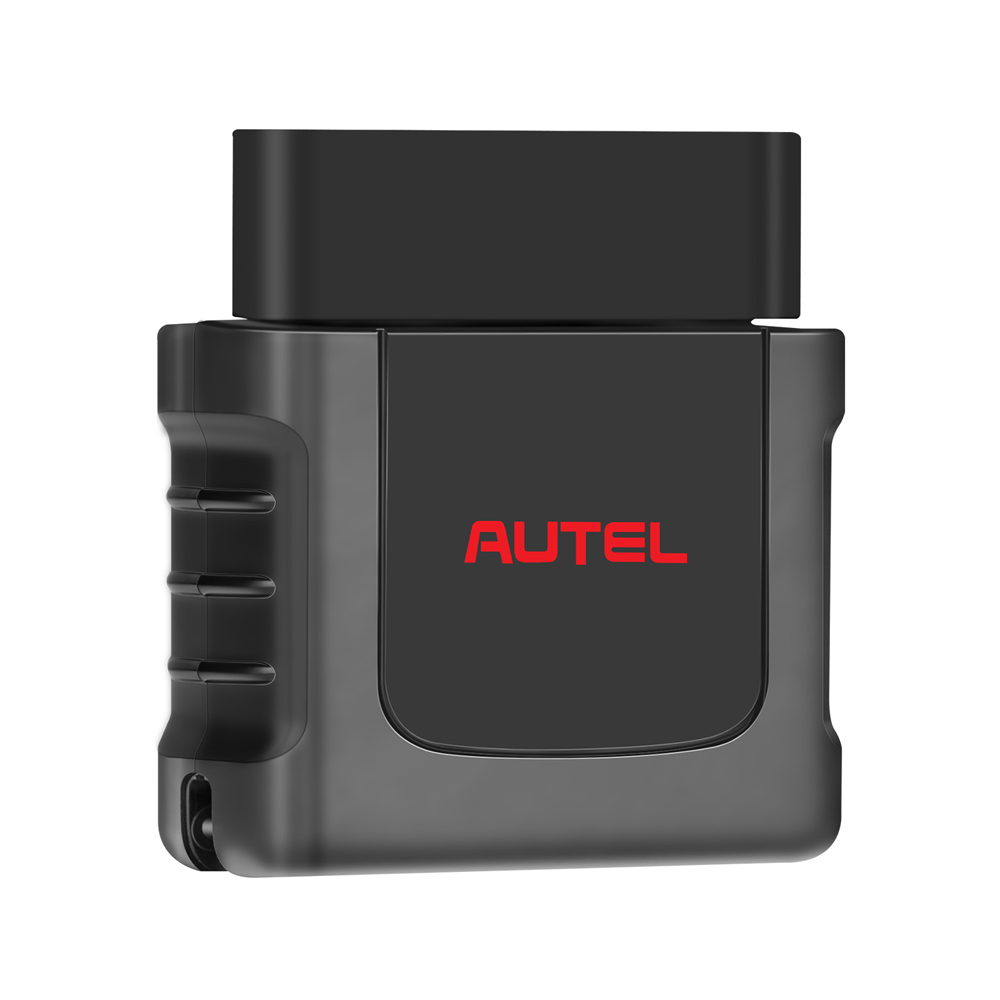

แสดงผลิตภัณฑ์:
แพคเกจรวม:
1 ชิ้น x ต้นฉบับ Autel MaxiVCI มินิ VCI มินิบลูทูธ
